средств моделирования бизнес-процессов

В России для моделирования и анализа бизнес-процессов достаточно широко используются следующие средства моделирования: Rational Rose , Oracle Designer , AllFusion Process Modeler (BPWin ) и AllFusion ERwin Data Modeler (ERWin ), ARIS , Power Designer . За рубежом, помимо упомянутых, активно используются такие средства как System Architect, Ithink Analyst, ReThink и др. В Таблице 1 представлен перечень инструментальных средств, участвующих в рассмотрении. Представленная информация включает:

• наименование инструментального средства;
• данные о поставщике и представителе в России;
• краткая характеристика инструментального средства.

Таблица 1. Перечень инструментальных средств

№	Наименование	Поставщик	Основной представитель в России	Краткая характеристика
1	BPWin и ERWin	Компания Computer Associates (ранее компания Platinum) http://www.ca.com	Компания Interface Ltd http://www.interface.ru	BPWin - инструмент визуального моделирования бизнес-процессов. ERWin - средство, используемое при моделировании и создании баз данных произвольной сложности на основе диаграмм "сущность - связь".
2	Oracle Designer	Компания Oracle http://www.oracle.com	Представительство Oracle в России http://www.oracle.com/global/ru/index.html	Функциональное средство для описания предметной области. Входит в комплекс инструментальных средств Oracle9i Developer Suite по проектированию программных систем и баз данных, реализующих технологию CASE и собственную методологию разработки ИС компании Oracle - "CDM", позволяющих команде разработчиков провести проект, начиная от анализа бизнес-процессов через моделирование к генерации кода и получению прототипа, а в дальнейшем и окончательного продукта. Это средство имеет смысл использовать при ориентации на всю линейку продуктов Oracle, применяемую для проектирования, разработки и реализации сложной программной системы. Участник российского рынка. Локализован. Продажи, поддержка, обучение в России.
3	Rational Rose	Компания IBM (ранее компания Rational Software, в настоящий момент является подразделением IBM) http://www.ibm.com	Представительство IBM в России http://www.ibm.com/ru	Средство моделирования объектно-ориентированных информационных систем. Позволяет решать практически любые задачи в проектировании информационных систем: от анализа бизнес-процессов до кодогенерации на определенном языке программирования. Позволяет разрабатывать как высокоуровневые, так и низкоуровневые модели, осуществляя тем самым либо абстрактное проектирование, либо логическое. Один из лидеров российского рынка. Локализован. Продажи, поддержка, обучение в России.
4	ARIS	Компания IDS Scheer AG http://www.ids-scheer.com	Компания Логика бизнеса http://www.blogic.ru	Интегрированное средство моделирования бизнес-процессов, объединяющее разнообразные методы моделирования и анализа систем. В первую очередь, это средство описания, анализа, оптимизации и документирования бизнес-процессов, чем средство проектирования ПО. Лидер на мировом рынке. Локализован. Продажи, поддержка, обучение в России.
5	System Architect	Компания Telelogic (ранее компания Popkin Software, в настоящее время является подразделением Telelogic) http://www.telelogic.com	Компания Тelelogic в России http://www.telelogic.com	System Architect представляет собой универсальное CASE-средство, позволяющее осуществить не только проектирование данных, но и структурное моделирование. Средство проектирования данных и создания ER-диаграмм является одной из составных частей этого продукта. Один из мировых лидеров, пока еще не представлен на российском рынке. Локализация ориентировочно к июлю 2006 г. Продажа и поддержка пока из Нидерландов.
6	Power Designer	Компания Sybase http://www.sybase.com	Компания Sybase http://www.sybase.ru	PowerDesigner - средство моделирования бизнес-процессов, проектирования баз данных и объектного моделирования. Участник российского рынка, преследователь лидеров на мировом рынке. Поддержка, продажа, обучение в России есть. Нет информации по количеству проданных лицензий, количеству пользователей, поэтому достаточно сложно оценить распространенность в России.
7	Re-Think	Компания Gensym http://www.gensym.com		Графическая объектно-ориентированная среда создания и сопровождения интеллектуальных приложений мониторинга, диагностики и управления сложными динамическими системами в реальных и моделируемых ситуациях. Один из преследователей мировых лидеров.
8	Ithink Analyst	Компания High Performance Systems http://www.hps-inc.com	Компания Тора-центр http://www.tora-centre.ru	Пакет для ситуационного моделирования. Позволяет строить наглядные и точные модели самых сложных политических и экономических ситуаций, используя библиотеку базовых моделей и методы системной динамики. Также используется при анализе инвестиционных проектов и реинжиниринге. Один из участников мирового рынка. Пакет не распространен на российском рынке. Русского интерфейса нет. Продажа, поддержка и обучение в России осуществляется только одной компанией. Учебные материалы на русском существуют.
9	Workflow Modeler (ранее Design/IDEF)	Компания Meta Software http://www.metasoftware.com	Информация по российским компаниям, представляющим данный продукт, не найдена.	Пакет для функционального и информационного моделирования, анализа и проектирования бизнес-процессов. Используется как составная часть в некоторых известных пакетах типа CIM (Computer Integrated Manufacturing) и САЕ (Computer Aided Engineering) и принят в качестве стандарта для проектов, финансируемых американскими и европейскими спонсорами. Один из участников мирового рынка.

Выделим основные критерии, позволяющие из представленных средств моделирования выбрать те, применение которых в России могло бы с большей вероятностью себя оправдать. Такими критериями являются:

• устойчивое положение продукта на рынке (срок его существования, программа развития продукта, система отчетов о проблемах, совокупность применений и др.);
• распространенность продукта (количество проданных лицензий, наличие, размер и уровень деятельности пользовательской группы);
• доступность поддержки поставщика . Такие услуги могут включать телефонную "горячую линию", техническую и консультационную поддержку через представителя поставщика в России;
• доступность обучения . Обучение может проводиться на территории представителя поставщика в России, пользователя или где-либо в другом месте;
• доступность материалов по продукту . Они могут включать компьютерные учебные материалы, учебные пособия, книги, статьи, информацию в Интернете, демоверсии.

Из приведенного в таблице списка инструментальных средств для более подробного анализа выделим те программные продукты, которые удовлетворяют указанным критериям. В этом случае в рамки нашего дальнейшего рассмотрения попадают BPWIn/ERWin, Oracle Designer, Rational Rose, Power Designer, ARIS, по которым ниже представлено более подробное описание.

BPWin и ERWin компании Соmputer Associates . Computer Associates International, Inc. (CA) входит в пятерку ведущих производителей программного обеспечения, предлагая средства моделирования, резервного копирования, управления инфраструктурой предприятия (сетями, серверами и т.д.), информационной безопасности, business intelligence и т.д. Пакет BPWin основан на методологии IDEF и предназначен для функционального моделирования и анализа деятельности предприятия. Методология IDEF, являющаяся официальным федеральным стандартом США, представляет собой совокупность методов, правил и процедур, предназначенных для построения функциональной модели объекта какой-либо предметной области. Функциональная модель IDEF отображает функциональную структуру объекта, т.е. производимые им действия и связи между этими действиями.

Возможности BPwin:

• поддерживает сразу три стандартные нотации - IDEF0 (функциональное моделирование), DFD (моделирование потоков данных) и IDEF3 (моделирование потоков работ). Эти три основных ракурса позволяют описывать предметную область наиболее комплексно;
• позволяет оптимизировать процедуры в компании;
• полностью поддерживает методы расчета себестоимости по объему хозяйственной деятельности (функционально-стоимостной анализ, ABC);
• позволяет облегчить сертификацию на соответствие стандартам качества ISO9000;
• интегрирован с ERwin (для моделирования БД), Paradigm Plus (для моделирования компонентов ПО) и др.;
• интегрирован со средством имитационного моделирования Arena;
• содержит собственный генератор отчетов;
• позволяет эффективно манипулировать моделями - сливать и расщеплять их;
• имеет широкий набор средств документирования моделей, проектов.

Пакет ERWin это средство концептуального моделирования БД. Используется при моделировании и создании баз данных произвольной сложности на основе диаграмм "сущность - связь". В настоящее время ERWin является наиболее популярным пакетом моделирования данных благодаря поддержке широкого спектра СУБД самых различных классов. Возможности ERWin:

• поддерживает методологию структурного моделирования SADT и следующие нотации: стандартную нотацию IDEF1x для ER-диаграмм моделей данных, нотацию IE и специальную нотацию, предназначенную для проектирования хранилищ данных - Dimensional;
• поддерживается прямое (создание БД на основе модели) и обратное (генерация модели по имеющейся базе данных) проектирование для 20 типов СУБД: настольные, реляционные и специализированные СУБД, предназначенные для создания хранилищ данных;
• интегрирован линейкой продуктов Computer Associates для поддержки всех стадий разработки ИС, CASE-средствами Oracle Designer, Rational Rose, средствами разработки и др.;
• позволяет повторно использовать компоненты созданных ранее моделей, а также использовать наработки других разработчиков;
• возможна совместная работа группы проектировщиков с одними и теми же моделями (с помощью AllFusion Model Manager);
• позволяет переносить структуру БД (не сами данные!) из СУБД одного типа СУБД в другой;
• позволяет документировать структуру БД.

Oracle Designer компании Oracle . Набор инструментальных средств Oracle Designer предлагает интегрированное решение для разработки прикладных систем корпоративного уровня для Web и клиент/серверных приложений. Oracle Designer участвует в каждой фазе жизненного цикла разработки программного обеспечения - от моделирования бизнес-процессов до внедрения. Применение единого репозитория, делает возможным использование любых его компонент для быстрой разработки масштабируемых, кросс-платформных распределенных приложений. Задачей Oracle Designer является сбор данных о потребностях пользователей и автоматизация построения гибких графических приложений. Oracle Designer используется не только для создания приложений, но и для ведения учета изменений, которые неизбежно происходят при эксплуатации системы. Графические модели определений проекта, интегрированные с многопользовательским репозиторием существенно облегчают работу с Oracle Designer. Инструментальные средства построены на базе общепринятых методик, охватывающих весь жизненный цикл разработки и позволяющих пользователям привычным для их организации способом. Это обеспечивает гибкость и открытость подхода к разработке программного обеспечения за счет использования только тех частей продукта, которые требуются в данной задаче. В рамках процесса разработки обеспечивается поддержка методов RAD, JAD, информационного проектирования, водопадного метода (waterfall), итеративного метода и др. Пользуясь этими принципами, можно добиться успешного баланса организационных потребностей и технологических возможностей, и даже эффективно управлять риском, связанным с частыми неизбежными и важными изменениями как в одной, так и в другой области. Средства концептуального моделирования Oracle Designer включают в себя:

• ER-диаграммы (диаграммы информационной структуры предметной области, представляемой в виде объектов и их взаимосвязей);
• диаграммы функциональной иерархии, описывающие функции, которые выполняет система;
• диаграммы потоков данных, циркулирующих на предприятии.

Такие модели представляют информационные потребности в удобном и наглядном для восприятия виде, что делает их хорошим средством коммуникации между проектировщиками и пользователями в процессе уточнения постановки задач. Любой разработчик заинтересован, чтобы описание концептуальной модели было использовано для создания спецификаций,описывающих структуру и основные компоненты будущей системы. В Oracle Designer все спецификации проекта системы разрабатываются на основе моделей концептуального уровня и обеспечивают выполнение всех содержащихся в них требований и ограничений. Полученные компоненты системы могут быть преобразованы в реальные объекты базы данных, экранные формы и отчеты. Финальная часть разработки проекта - автоматическая генерация серверных компонентов - возможна не только для сервера БД Oracle, но и для СУБД Microsoft SQL Server, DB/2, Sybase и ряда других. Любые изменения бизнес-процессов могут быть внесены в модели и тут же сгенерировано модифицированное приложение, основывающееся уже на новых схемах ведения бизнеса. При этом все разработанное ранее будет сохранено и войдет в новый проект. Oгасlе Designer автоматически создает отчеты, которые содержат всю информацию о проекте и могут быть использованы как набор документов, отражающих текущее состояние проекта.

Rational Rose компании IBM . IBM Rational Rose - входит в состав пакета IBM Rational Suite и предназначен для моделирования программных систем с использованием широкого круга инструментальных средств и платформ. Rational Rose является одним из ведущих инструментов визуального моделирования в программной индустрии, благодаря полноценной поддержке языка UML и многоязыковой поддержке командной разработки. Инструмент полностью поддерживает компонентно-ориентированный процесс создания ИС. Любые участники проекта - аналитики, специалисты по моделированию, разработчики и другие - могут использовать модели, построенные в Rational Rose, для большей эффективности создания конечного продукта. Для бизнес-аналитиков средство Rational Rose дает возможность детально описать и проанализировать бизнес-процессы данной предметной области. Системные аналитики, используя указанные описания, смогут разработать необходимый функционал ИС, который максимально удовлетворит запросы заказчика. Для архитекторов средство Rational Rose будет полезно при создании мощной и гибкой архитектуры системы. Для аналитиков, специализирующихся в области разработки баз данных, Rational Rose даст возможность визуально проектировать и генерировать базы данных любого размера. Таким образом, можно создавать базы данных Microsoft SQL Server, Oracle, Sybase, SQL Anywhere, IBM DB2 и любые другие, которые поддерживают возможность запуска скриптов стандарта ANSI SQL. Любые модели, создаваемые с помощью данного средства, являются взаимосвязанными: бизнес-модель, функциональная модель, модель анализа, модель проектирования, модель базы данных, модель компонентов и модель физического развертывания системы. Есть возможность по созданию шаблонов архитектурных решений, позволяющих использовать опыт, накопленный в предыдущих проектах. Существуют расширения Rational Rose, которые позволяют выполнять скелетную (round-trip) разработку ИС, создаваемых на базе языков C/C++, Java, Smalltalk, Ada, Object Pascal (Borland Delphi) и др. Таким образом, можно сгенерировать каркас программного кода на любом из указанных языков или выполнить процедуру обратного проектирования, что позволяет сформировать модель на базе существующего кода. Есть возможность публикации модели в Интернете, которая служит основой для объединения работы удаленных команд разработчиков. Интеграция Rational Rose с Rational RequisitePro позволяет на базе визуальной модели разработать полный набор требований, которые необходимо реализовать при создании конечного продукта. Интеграция Rational Rose с Rational TestManager позволяет создавать сценарии тестирования на базе визуальной модели. Интеграция Rational Rose с Rational ClearCase позволяет поставить на версионный контроль модель целиком или по частям. Интеграция Rational Rose с Rational SoDA позволяет автоматизировать процесс создания документов и отчетов по визуальной модели.

PowerDesigner компании Sybase . Компания Sybase со дня своего основания традиционно является ведущим поставщиком информационных технологий на мировой рынок финансовых институтов: технологии Sybase используют 90% компаний мирового рынка ценных бумаг, 60% мировых банков и 68% компаний Wall Street. С 1996 года, когда открылся офис в Москве, Sybase активно работает в России и других странах СНГ. В апреле 2002 года открылись офисы компании в Санкт-Петербурге и Киеве. Офисы Sybase в Москве, Санкт-Петербурге и Киеве обеспечивают всестороннюю работу с клиентами, включая поставки технологий, оборудования, разработку законченных решений, обучение пользователей, полнофункциональную техническую поддержку и услуги консалтинга. PowerDesigner является комплексным решением для моделирования и разработки приложений и бизнес-процессов для организаций, которые нуждаются в быстром, последовательном и эффективном с точки зрения затрат создании или реинжиниринге бизнес-приложений. PowerDesigner позволяет устранить следующие препятствия, мешающие эффективной разработке проектов: различия в профессиональной подготовке участников проекта, разнородные платформы и изобилие языков разработки, - то, что характерно для большинства современных компаний. Это позволяет фокусироваться на бизнес-потребностях создания приложений на протяжении всего процесса разработки - от системного анализа и дизайна и вплоть до непосредственной генерации кода для приложения. Последняя версия продукта, PowerDesigner, обладает новыми возможностями по моделированию бизнес-процессов, объектному моделированию, базирующемуся на UML, и поддерживает как традиционные, так и вновь появляющиеся технологии моделирования в рамках одной развитой графической среды. Это позволяет значительно сократить затраты и время реализации проекта, который должен функционировать на различных платформах и инструментальных средах. Одним из основных преимуществ PowerDesigner является также использование репозитория масштаба предприятия для хранения и управления всей информацией, касающейся моделирования и дизайна приложений на всех уровнях ведения бизнеса в компании. Это позволяет правильно организовать рабочий процесс и кардинальным образом повысить эффективность работы разработчика. Ключевые характеристики PowerDesigner:

• Моделирование бизнес-процессов: PowerDesigner позволяет нетехническим специалистам компании разрабатывать и моделировать бизнес-процессы, ориентируясь на бизнес-задачи и опираясь на известные им термины, используя простую и интуитивно понятную графическую нетехническую модель.
• Моделирование данных: PowerDesigner позволяет разрабатывать и генерировать схему БД посредством двухуровневого (концептуального и физического) моделирования реляционной БД, поддерживающего классические методики проектирования баз данных. Имеет также встроенные средства моделирования хранилища данных.
• Объектное моделирование: PowerDesigner предлагает законченную технологию анализа и проектирования систем с использованием стандарта UML (диаграммы бизнес-процессов, последовательности выполнения, классов и компонентов). На основе диаграммы классов PowerDesigner автоматически осуществляет генерацию и реинжиниринг кода для популярных инструментальных сред, таких как JavaTM (включая EJB 2.0), XML, Web Servicies, C++, PowerBuilder, Visual Basic и других, посредством настраиваемого генератора.
• Репозиторий масштаба предприятия: Enterprise-версия PowerDesigner содержит функциональность репозитория класса предприятия. Репозиторий позволяет всем членам вашей команды легко просматривать модели и другую информацию, а также осуществлять обмен ими. Репозиторий обладает высокой масштабируемостью и поддерживает систему безопасности, основанную на роли пользователя, контроль версий, поиск и возможности составления отчетов.

ARIS компании IDS Scheer AG . В настоящее время наблюдается тенденция интеграции разнообразных методов моделирования и анализа систем, проявляющаяся в форме создания интегрированных средств моделирования. Одним из таких средств является продукт, носящий название ARIS, разработанный германской фирмой IDS Scheer. Компания IDS Sheer AG основана в 1984 г. Основное направление - программное обеспечение и консалтинг. В настоящее время компания обслуживает 4000 клиентов в 50 странах мира через сеть своих представительств и партнеров. Качество решений IDS Scheer было подтверждено в июне 2005 г. золотой медалью Международной познаньской ярмарки, на которой награждаются только лучшие продукты. А также в июле 2005 г., когда на мировом рынке была представлены программные продукты ARIS 7 с абсолютно новыми web-продуктами - все они имеют общую черту - интуитивно-понятный и выразительный интерфейс. Система ARIS представляет собой комплекс средств анализа и моделирования деятельности предприятия. Ее методическую основу составляет совокупность различных методов моделирования, отражающих разные взгляды на исследуемую систему. Одна и та же модель может разрабатываться с использованием нескольких методов, что позволяет использовать ARIS специалистам с различными теоретическими знаниями и настраивать его на работу с системами, имеющими свою специфику. Методика моделирования ARIS основывается на разработанной профессором Августом Шером теории построения интегрированных ИС, определяющей принципы визуального отображения всех аспектов функционирования анализируемых компаний. ARIS поддерживает четыре типа моделей, отражающих различные аспекты исследуемой системы:

• организационные модели, представляющие структуру системы - иерархию организационных подразделений, должностей и конкретных лиц, связи между ними, а также территориальную привязку структурных подразделений;
• функциональные модели, содержащие иерархию целей, стоящих перед аппаратом управления, с совокупностью деревьев функций, необходимых для достижения поставленных целей;
• информационные модели, отражающие структуру информации, необходимой для реализации всей совокупности функций системы;
• модели управления, представляющие комплексный взгляд на реализацию бизнес-процессов в рамках системы.

Для построения перечисленных типов моделей используются как собственные методы моделирования ARIS, так и различные известные методы и языки моделирования, в частности, ER и UML. В процессе моделирования каждый аспект деятельности предприятия сначала рассматривается отдельно, а после детальной проработки всех аспектов строится интегрированная модель, отражающая все связи между различными аспектами. ARIS не накладывает ограничений на последовательность построения указанных выше типов моделей. Процесс моделирования можно начинать с любого из них, в зависимости от конкретных условий и целей, преследуемых разработчиками. Модели в ARIS представляют собой диаграммы, элементами которых являются разнообразные объекты - "функция", "событие", "структурное подразделение", "документ" и т.п. Между объектами устанавливаются разнообразные связи. Каждому объекту соответствует определенный набор атрибутов, которые позволяют ввести дополнительную информацию о конкретном объекте. Значения атрибутов могут использоваться при имитационном моделировании или для проведения стоимостного анализа. Таким образом, по результатам выполнения этого этапа возникает набор взаимосвязанных моделей, представляющих собой исходный материал для дальнейшего анализа. Стоит отметить несколько особенностей системы ARIS. Первая - семейство программных продуктов ARIS ориентированно на процессное описание. Основная бизнес-модель ARIS - eEPC (extended Event-driven Process Chain - расширенная модель цепочки процессов, управляемых событиями). По существу, модель eEPC расширяет возможности IDEF0, IDEF3 и DFD, обладая всеми их достоинствами и недостатками. Вторая особенность - в системе ARIS есть внутренняя база данных, которая позволяет проверять модель на непротиворечивость, целостность, проводить верификацию модели. В других продуктах это отсутствует. Третья особенность: ARIS - единственная система, ориентированная на описание бизнеса, где присутствуют различные взгляды на бизнес-систему, которую мы можем оценить и рассмотреть с разных сторон, чего нет в других программных продуктах. В течение последних пяти лет ARIS уверенно лидирует среди средств моделирования.

Укажем основное предназначение каждого рассматриваемого продукта из множества его применений:

• для моделирования баз данных больше подходят инструменты Erwin, Power Designer и Rational Rose;
• для моделирования компонентов разрабатываемых приложений больше подходят Oracle Designer, Power Designer и Rational Rose;
• для моделирования бизнес-процессов больше подходят BPwin, ARIS и Rational Rose.

В Таблице 2 ниже приводится сравнение функциональных возможностей и свойств инструментальных сред, предназначенных для моделирования бизнес-процессов.

Таблица 2. Сравнительный анализ по базовым функциям

Сравнительный функциональный анализ
	Функциональные возможности, среда	ARIS	BPWin	Rational Rose
1	Поддерживаемый стандарт	еEPS (расширение IDEF3), ERD, UML, собственные методы в другой нотации, в которых реализован основной смысл методов IDEF, DFD	IDEF0, IDEF3, DFD	UML
2	Наличие выразительных средств графического отображения моделей	Репрезентативность моделей высока		Репрезентативность моделей низка
3	Моделирование диаграмм различных типов	+	+/-	+/-
4	Функционально-стоимостной анализ	+	+	+/-
5	Имитационное моделирование	+	+/-	-
6	Возможность декомпозиции объекта	+	+	+
7	Оформление проектной документации: генерация технологических и рабочих инструкций	+	+/-	+
8	Хранение моделей деятельности предприятий	+	+/-	+/-
9	Контроль и обеспечение целостности проектных данных	+	+/-	+
10	Ведение библиотеки типовых бизнес-моделей	+	+/-	+/-
11	Возможность групповой работы	+	+	+
12	Простота освоения продукта	Сложно	Просто	Сложно
"+" - да "+/-" - частичная реализация, требующая доработки иными инструментальными средствами "-" - нет

Бизнес-моделирование представляет собой процесс разработки и внедрения различных бизнес-моделей организации (стратегия, бизнес-процессы, организационная структура, качество и др.) с целью формализации и оптимизации её деятельности.

Существует 4 основных способа разработки бизнес-моделей. Перечислим их в порядке убывания уровня эффективности построения и использования бизнес-моделей.

В правилах специализированного программного продукта бизнес-моделирования: комбинация графики, таблиц и текста.

Графический: дерево, блок-схема, технологическая карта и т.п.

Табличный

Текстовый

Бизнес-моделированием занимаются многие организации, но каждая находится на разных этапах развития по данному направлению. Кто-то уже разработал и активно использует комплексную бизнес-модель (совокупность моделей, документов и систем, описывающих всю деятельность организации). Кто-то имеет только графические модели и регламенты нескольких бизнес-процессов.

Рис. 3. Иерархический список бизнес-процессов предприятия

Основные виды бизнес-моделей, которые разрабатываются в организациях:

дерево (иерархический список) бизнес-процессов – см. Рис.1;

графические модели бизнес-процессов;

модель организационной структуры;

модели целей и показателей;

модели библиотеки документов (дерево документов), модели информационных систем;

модели продуктов и услуг;

модели по менеджменту качества и многое другое.

Все эти модели позволяют разработать профессиональные программные продукты бизнес-моделирования.

Некоторые известных на рынке решений программные продукты: Business Studio, ARIS, All Fusion Process Modeler (BPWIN), Бизнес-инженер, Microsoft Visio. У каждого из них есть свои функциональные особенности, ограничения и преимущества.

1. Модель бизнес-процессов

Моделью бизнес-процесса называется его формализованное (графическое, тестовое, символьное) описание, отражающее реально существующую или предполагаемую деятельность предприятия. Модель, как правило, содержит следующие сведения о бизнес-процессе:

набор составляющих процесс шагов - бизнес-функций;

порядок выполнения бизнес-функций;

механизмы контроля и управления в рамках бизнес-процесса;

исполнителей каждой бизнес-функции;

входящие документы/информацию, исходящие документы/информацию;

ресурсы, необходимые для выполнения каждой бизнес-функции;

документацию/условия, регламентирующие выполнение каждой бизнес- функции;

параметры, характеризующие выполнение бизнес-функций и процесса в целом.

Во всем мире в настоящее время осуществляется переход от традиционной функциональной организации производства к процессной организации. При этом под бизнес-процессом подразумевается деятельность предприятия или его отделов, имеющая ценность для клиента.

Традиционная функциональная организация принадлежит в идеям Адама Смита и основывается на разбиении на простейшие задания, исполняемые по конвейерной схеме с четкими рамками структурных подразделений предприятия. Процессная организация же предполагает различные версии и сложные маршруты исполнения процессов.

Пример бизнес-процесса – получение товара по заказу. Такая деятельность предполагает получение заявки, проверку наличия товара, счет, контроль платежа и доставку. Важность этих компонентов безусловна, но для клиента сами по себе они не представляют весомой ценности. Клиенту интересен лишь целостный результат, быстрое получение и качество товара.

Детализация бизнес-процесса осуществляется с помощью бизнес-функций, бизнес-операций и бизнес-правил. Деятельность одного исполнителя по решению задачи бизнес-процесса является бизнес-функцией. Бизнес-операцией же является отдельная операция, описывающая деятельность конкретного должностного лица над конкретным информационным объектом. Бизнес-правила вводят ограничения на исполнение бизнес-процесса, например, определяют последовательность выполнения некоторых функций или операций, ограничивают конкретные значения информационных объектов и т.п.

Введение

Моделирование бизнес-процесса - процесс отражения субъективного видения потока работ в виде формальной модели, состоящей из взаимосвязанных операций.

Целью моделирования является систематизация знаний о компании и ее бизнес-процессах в наглядной графической форме более удобной для аналитической обработки полученной информации.

В настоящее время на рынке компьютерных технологий представлены несколько специальных программ, позволяющих обследовать предприятие и построить модель. Выбор методологии и инструментов, с помощью которых проводится моделирование бизнес-процессов, основополагающего значения не имеет. Существуют стандартизированные, опробованные временем методологии и инструментальные средства, с помощью которых можно обследовать предприятие и построить его модель. Ключевое их преимущество - простота и доступность к овладению.

процессов составила методология SADT. В настоящее время наиболее широко используемая методология описания бизнес-процессов – стандарт США IDEF.

Главное достоинство идеи анализа бизнес-процессов предприятия посредством создания его модели - ее универсальность. Во-первых,

моделирование бизнес-процессов это ответ практически на все вопросы,

касающиеся совершенствования деятельности предприятия и повышения его конкурентоспособности. Во-вторых, руководитель или руководство предприятия, внедрившие у себя конкретную методологию, будет иметь информацию, которая позволит самостоятельно совершенствовать свое предприятие и прогнозировать его будущее.

1 Сущность и значение моделирования бизнес-процессов

Моделирование бизнес-процессов позволяет проанализировать не только, как работает предприятие в целом, как оно взаимодействует с внешними организациями, заказчиками и поставщиками, но и как организована деятельность на каждом отдельно взятом рабочем месте.

Существует несколько подходов к определению понятия

«моделирование бизнес-процессов»:

1) моделирование бизнес-процессов - это описание бизнес-

процессов предприятия позволяющее руководителю знать, как работают рядовые сотрудники, а рядовым сотрудникам - как работают их коллеги и на какой конечный результат направлена вся их деятельность ;

2) моделирование бизнес-процессов - это эффективное средство поиска возможностей улучшения деятельности предприятия;

3) моделирование бизнес-процессов - это средство позволяющее предвидеть и минимизировать риски, возникающие на различных этапах реорганизации деятельности предприятия;

4) моделирование бизнес-процессов - это метод, позволяющий дать оценку текущей деятельности предприятия по отношению к требованиям,

предъявляемым к его функционированию, управлению, эффективности,

конечным результатам деятельности и степени удовлетворенности клиента

5) моделирование бизнес-процессов - это метод, позволяющий дать стоимостную оценку каждому процессу, взятому в отдельности, и всем бизнес-процессам на предприятии, взятым в совокупности;

6) моделирование бизнес-процессов - это всегда верный способ выявления текущих проблем на предприятии и предвидения будущих.

Современные предприятия вынуждены постоянно заниматься улучшением своей деятельности. Это требует разработки новых технологий и приемов ведения бизнеса, повышения качества конечных результатов

деятельности и, конечно, внедрения новых, более эффективных методов управления и организации деятельности предприятий.

Бизнес-процесс – это логичный, последовательный, взаимосвязанный набор мероприятий, который потребляет ресурсы производителя, создает ценность и выдает результат потребителю. Среди основных причин,

побуждающих организацию оптимизировать бизнес-процессы, можно выделить необходимость снижения затрат или длительности производственного цикла, требования, предъявляемые потребителями и государством, внедрение программ управления качеством, слияние компаний, внутриорганизационные противоречия и др. .

Моделирование бизнес-процессов – это эффективное средство поиска путей оптимизации деятельности компании, средство прогнозирования и минимизации рисков, возникающих на различных этапах реорганизации предприятия. Этот метод позволяет дать стоимостную оценку каждому отдельному процессу и всем бизнес-процессам организации в совокупности.

Решения по моделированию бизнес-процессов обычно принимается по причинам, представленным на рисунке 1.

Рисунок 1 - Причины, по которым принимается решение по моделированию бизнес-процессов

Моделирование бизнес-процессов затрагивает многие аспекты

деятельности компании:

 изменение организационной структуры;

 оптимизацию функций подразделений и сотрудников;

 перераспределение прав и обязанностей руководителей;

 изменение внутренних нормативных документов и технологии проведения операций;

 новые требования к автоматизации выполняемых процессов и т.

Целью моделирования является систематизация знаний о компании и ее бизнес-процессах в наглядной графической форме более удобной для аналитической обработки полученной информации. Модель должна отражать структуру бизнес-процессов организации, детали их выполнения и последовательность документооборота.

Моделирование бизнес-процессов организации включает два этапа структурное и детальное.

Структурное моделирование бизнес-процессов организации может выполняться в нотации IDEF0 с использованием инструментария BPwin или на языке UML с использованием инструментария Rational Rose. Детальное моделирование выполняется на языке UML.

На этапе структурного моделирования в модели должны быть отражены:

1) существующая организационная структура;

2) документы и иные сущности, используемые при исполнении моделируемых бизнес-процессов и необходимые для моделирования документооборота, с описаниями их основного смысла;

3) структуру бизнес-процессов, отражающую их иерархию от более общих групп к частным бизнес-процессам;

4) диаграммы взаимодействия для конечных бизнес-процессов,

отражающие последовательность создания и перемещения документов

(данных, материалов, ресурсов и т.п.) между действующими лицами.

Подготовленная модель должна быть согласованна архитекторами и ведущими программистами, подтверждая, что структура бизнес-процессов понятна.

Детальное моделирование бизнес-процессов выполняется в той же модели и должно отражать требуемую детализацию и должна обеспечить однозначное представление о деятельности организации.

Детальная модель бизнес-процесса должна включать:

1) набор прецедентов отражающих возможные варианты выполнения бизнес-процессов «как есть»;

2) диаграммы действий, детально описывающие последовательность выполнения бизнес-процессов;

3) диаграммы взаимодействия, отражающие схемы документооборота.

Модели должны быть согласованы с ведущими специалистами организации, обладающими необходимыми знаниями.

В случае если после построения моделей согласование не было достигнуто – в модель должны быть внесены необходимые уточнения и коррективы. Процесс итерации (согласование, внесение корректив и уточнений) должен повторяться до момента полного подтверждения, что модель понятна и однозначно представляет детали бизнес-процессов.

2 Методика проведения моделирования бизнес-процессов

Под методологией (нотацией) создания модели (описания) бизнес-

процесса понимается совокупность способов, при помощи которых объекты реального мира и связи между ними представляются в виде модели. Любая методология (методика) включает три основные составляющие:

– теоретическая база;

–описание шагов, необходимых для получения заданного результата;

Моделирование бизнес-процессов можно выполнять с применением различных подходов, методологий, нотаций и инструментальных средств - в зависимости от требований к модели в каждом конкретном случае. Чем определяются эти требования? Во многом - процессом создания системы автоматизации в целом, в рамках которого проводится моделирование предметной области. Этот процесс определяет, каким образом будет строиться, уточняться и использоваться модель.

Как правило, система создается коллективом людей. Эти люди имеют различные специальности, опыт, привычки, образование, предпочтения и личные качества. Модель бизнес-процессов строится для того, чтобы эти люди могли эффективно обмениваться знаниями и совместно принимать решения по ходу создания системы. Модель является языком общения между сторонами, участвующими в создании системы автоматизации, -

заказчиками, экспертами, архитекторами и т. д. Она должна быть организована таким образом, чтобы каждая сторона, воспринимающая моделируемую систему с собственной точки зрения, могла эффективно вносить свой вклад в общее понимание предметной области.

Процесс создания автоматизированной системы часто оказывается итеративным, поэтому модель должна допускать последовательные уточнения. В идеале модель должна строиться таким образом, чтобы при ее детализации не изменялись ранее построенные более общие элементы модели, а только добавлялись бы новые .

Модель должна быть устойчива к изменениям предметной области. Это значит, что она должна быть организована таким образом, чтобы при изменениях предметной области изменялся только некоторый минимально необходимый набор элементов модели. Более того, модель сама должна быть

инструментом реорганизации бизнес-процессов в рамках создания системы автоматизации.

Необходимо учитывать важные характеристики моделирования бизнес-

процессов. В частности, к преимуществам моделирования бизнес-процессов относят: повышение качества и скорости производства продукции с одновременным снижением издержек; рост профессионализма сотрудников;

повышение конкурентоспособности компании. Недостатки, в свою очередь:

усиление эксплуатации сотрудников и связанные с этим проблемы социально-психологического характера; необходимость проведения целенаправленной работы по изменению корпоративной культуры.

3 История развития методологий моделирования бизнес-процессов

Основу многих современных методологий моделирования бизнес-

процессов составила методология SADT (Structured Analysis and Design Technique – метод структурного анализа и проектирования) и

алгоритмические языки, применяемые для разработки программного обеспечения.

В сжатом виде история развития методологий моделирования бизнес-

процессов представлена на рисунке 2. Для наглядности параллельно приведена история развития подходов к управлению качеством .

Рисунок 2 - История развития методологий моделирования бизнес-

процессов

В настоящее время для описания, моделирования и анализа бизнес-

процессов используются несколько типов методологий. К числу наиболее распространенных типов относятся следующие методологии:

 моделирования бизнес-процессов (Business Process Modeling);

 описания потоков работ (Work Flow Modeling);

 описания потоков данных (Data Flow Modeling).

Методологии моделирования бизнес-процессов (Business Process Modeling). Наиболее широко используемая методология описания бизнес-

процессов – стандарт США IDEF0. С момента разработки стандарт не претерпел существенных изменений. В настоящее время развитие методологии IDEF0 сопряжено с совершенствованием поддерживающих ее инструментов – программных продуктов для моделирования бизнес-

процессов (например, BPWin 4.0, ProCap, IDEF0/EM Tool и др.).

Методология IDEF0 предоставляет аналитику широкие возможности для описания бизнеса организации на верхнем уровне с акцентом на управление процессами. Нотация позволяет отражать в модели процесса обратные связи

различного типа – по информации, управлению, движению материальных ресурсов .

С помощью методологии семейства IDEF можно эффективно отображать и анализировать модели деятельности широкого спектра сложных систем в различных разрезах. При этом широта и глубина обследования процессов в системе определяется самим разработчиком, что позволяет не перегружать создаваемую модель излишними данными. В

настоящий момент к семейству IDEF можно отнести следующие стандарты:

IDEF0 - методология функционального моделирования. С помощью наглядного графического языка IDEF0, изучаемая система предстает перед разработчиками и аналитиками в виде набора взаимосвязанных функций. Как правило, моделирование средствами IDEF0 является первым этапом изучения любой системы;

IDEF1 – методология моделирования информационных потоков внутри системы, позволяющая отображать и анализировать их структуру и взаимосвязи;

IDEF1X (IDEF1 Extended) – методология построения реляционных структур. IDEF1X относится к типу методологий ―Сущность-взаимосвязь‖

(ER – Entity-Relationship) и, как правило, используется для моделирования реляционных баз данных;

IDEF2 – методология динамического моделирования развития систем.

В связи с весьма серьезными сложностями анализа динамических систем от этого стандарта практически отказались, и его развитие приостановилось на самом начальном этапе;

IDEF3 – методология документирования процессов, происходящих в системе, которая используется, например, при исследовании технологических процессов на предприятиях. С помощью IDEF3

описываются сценарий и последовательность операций для каждого процесса. IDEF3 имеет прямую взаимосвязь с методологией IDEF0 – каждая

функция может быть представлена в виде отдельного процесса средствами

IDEF4 – методология построения объектно-ориентированных систем.

Средства IDEF4 позволяют наглядно отображать структуру объектов и заложенные принципы их взаимодействия, тем самым позволяя анализировать и оптимизировать сложные объектно-ориентированные системы;

IDEF5 – методология исследования сложных систем .

Система ARIS представляет собой комплекс средств анализа и моделирования деятельности предприятия. Ее методическую основу составляет совокупность различных методов моделирования, отражающих разные взгляды на исследуемую систему. Одна и та же модель может разрабатываться с использованием нескольких методов, что позволяет использовать ARIS специалистам с различными теоретическими знаниями и настраивать его на работу с системами, имеющими свою специфику .

ARIS поддерживает четыре типа моделей, отражающих различные аспекты исследуемой системы:

организационные модели, представляющие структуру системы -

иерархию организационных подразделений, должностей и конкретных лиц,

связи между ними, а также территориальную привязку структурных подразделений;

функциональные модели, содержащие иерархию целей, стоящих перед аппаратом управления, с совокупностью деревьев функций,

необходимых для достижения поставленных целей;

информационные модели, отражающие структуру информации,

необходимой для реализации всей совокупности функций системы;

модели управления, представляющие комплексный взгляд на

реализацию бизнес-процессов в рамках системы.

Выбор инструментальных средств моделирования и методов

Одним из первых и основных этапов проекта по описанию бизнес-процессов компании является выбор методов и инструментальных средств моделирования.

В настоящее время на рынке программного обеспечения есть большое количество продуктов, предназначенных для моделирования деятельности предприятия, в основу каждого из них заложена определенная методология.

В целом выделяют два подхода к моделированию.

Структурно-алгоритмический – основными строительными блоками модели при использовании данного подхода являются функции (процедуры). Модель представляет собой выстроенную последовательность функций, при этом имеется возможность их декомпозиции на составные части; на вход каждой функции поступают некоторые данные, на выходе имеются определенные результаты ее выполнения, показывается ресурсное окружение функции – люди, информационные системы, регламенты.

К этому блоку относится методология IDEF; инструментом, реализующим данную методологию, является BPWin.

Объектно-ориентированный подход предполагает использование объектов – сущностей, обладающих идентичностью, состоянием и поведением. Модель в данном случае представляет собой всестороннее описание объекта исследования – кроме описания собственно бизнес-процесса, в ней содержится описание: организационной структуры предприятия, структуры информационных систем, операционных и регламентирующих документов. При моделировании в соответствии с объектно-ориентированным подходом создается единая база данных объектов модели, благодаря этому появляется возможность отслеживания взаимосвязей между объектами и безызбыточности построенной модели.

Методологии, поддерживающие объектно-ориентированный принцип: методология Aris (группа продуктов IDS Sheer «Aris») и методология UML (продукт Rational Rose). Методология UML в основном ориентирована на разработку программного обеспечения, Aris используется для описания бизнес-процессов предприятия.

Aris в том числе предоставляет возможность оценки процессов по заданным параметрам, например с точки зрения времени и стоимости их выполнения.

При моделировании деятельности организации в случае обоснования необходимости возможна интеграция нескольких систем, в этом случае в их состав должны входить соответствующие механизмы экспорта/импорта.

В России для моделирования и анализа бизнес-процессов достаточно широко используются следующие средства моделирования: Rational Rose, Oracle Designer, AllFusion Process Modeler (BPWin) и AllFusion ERwin Data Modeler (ERWin), ARIS, Power Designer. За рубежом, помимо упомянутых, активно используются такие средства, как System Architect, Ithink Analyst, ReThink и др. В табл. 5 представлен перечень инструментальных средств, участвующих в рассмотрении. Приведенная информация включает:

? наименование инструментального средства;

? данные о поставщике и представителе в России;

? краткую характеристику инструментального средства.

Выделим основные критерии, позволяющие из представленных средств моделирования выбрать те, применение которых в России могло бы с большей вероятностью себя оправдать. Такими критериями являются:

? устойчивое положение продукта на рынке (срок его существования, программа развития продукта, система отчетов о проблемах, совокупность применений и др.);

? распространенность продукта (количество проданных лицензий, наличие, размер и уровень деятельности пользовательской группы);

? доступность поддержки поставщика. Такие услуги могут включать телефонную «горячую линию», техническую и консультационную поддержку через представителя поставщика в России;

? доступность обучения. Обучение может проводиться на территории представителя поставщика в России, пользователя или где-либо в другом месте;

? доступность материалов по продукту. Они могут включать компьютерные учебные материалы, учебные пособия, книги, статьи, информацию в Интернете, демоверсии.

Из приведенного в таблице списка инструментальных средств для более подробного анализа выделим те программные продукты, которые удовлетворяют указанным критериям. В этом случае в рамки нашего дальнейшего рассмотрения попадают BPWIn/ERWin, Oracle Designer, Rational Rose, Power Designer, ARIS, по которым ниже представлено более подробное описание.

BPWin и ERWin компании СотрШвгAssociates. Computer Associates International, Inc. (CA) входит в пятерку ведущих производителей программного обеспечения, предлагая средства моделирования, резервного копирования, управления инфраструктурой предприятия (сетями, серверами и т. д.), информационной безопасности, business intelligence и т. д. Пакет BPWin основан на методологии IDEF и предназначен для функционального моделирования и анализа деятельности предприятия. Методология IDEF, являющаяся официальным федеральным стандартом США, представляет собой совокупность методов, правил и процедур, предназначенных для построения функциональной модели объекта какой-либо предметной области. Функциональная модель IDEF0 отображает функциональную структуру объекта, то есть производимые им действия и связи между этими действиями.

Возможности BPwin:

? поддерживает сразу три стандартные нотации – IDEF0 (функциональное моделирование), DFD (моделирование потоков данных) и IDEF3 (моделирование потоков работ). Эти три основных ракурса позволяют описывать предметную область наиболее комплексно;

? позволяет оптимизировать процедуры в компании;

? полностью поддерживает методы расчета себестоимости по объему хозяйственной деятельности (функционально-стоимостной анализ, ABC);

? позволяет облегчить сертификацию на соответствие стандартам качества ISO9000;

? интегрирован с ERwin (для моделирования БД), Paradigm Plus (для моделирования компонентов ПО) и др.;

? интегрирован со средством имитационного моделирования Arena;

? содержит собственный генератор отчетов;

? позволяет эффективно манипулировать моделями – сливать и расщеплять их;

? имеет широкий набор средств документирования моделей, проектов.

Пакет ERWin – это средство концептуального моделирования БД. Используется при моделировании и создании баз данных произвольной сложности на основе диаграмм «сущность – связь». В настоящее время ERWin является наиболее популярным пакетом моделирования данных благодаря поддержке широкого спектра СУБД самых различных классов. Возможности ERWin:

? поддерживает методологию структурного моделирования SADT и следующие нотации: стандартную нотацию IDEFlx для ER-диаграмм моделей данных, нотацию IE и специальную нотацию, предназначенную для проектирования хранилищ данных – Dimensional;

? поддерживается прямое (создание БД на основе модели) и обратное (генерация модели по имеющейся базе данных) проектирование для 20 типов СУБД: настольные, реляционные и специализированные СУБД, предназначенные для создания хранилищ данных;

? интегрирован линейкой продуктов Computer Associates для поддержки всех стадий разработки ИС, CASE-средствами Oracle Designer, Rational Rose, средствами разработки и др.;

? позволяет повторно использовать компоненты созданных ранее моделей, а также использовать наработки других разработчиков;

? возможна совместная работа группы проектировщиков с одними и теми же моделями (с помощью AllFusion Model Manager);

? позволяет переносить структуру БД (не сами данные!) из СУБД одного типа в СУБД другого;

? позволяет документировать структуру БД.

Oracle Designer компании Oracle. Набор инструментальных средств Oracle Designer предлагает интегрированное решение для разработки прикладных систем корпоративного уровня для Web– и клиент/серверных приложений. Oracle Designer участвует в каждой фазе жизненного цикла разработки программного обеспечения – от моделирования бизнес-процессов до внедрения. Применение единого репозитория делает возможным использование любых его компонент для быстрой разработки масштабируемых, кросс-платформных распределенных приложений. Задачей Oracle Designer являются сбор данных о потребностях пользователей и автоматизация построения гибких графических приложений. Oracle Designer используется не только для создания приложений, но и для ведения учета изменений, которые неизбежно происходят при эксплуатации системы. Графические модели определений проекта, интегрированные с многопользовательским репозиторием, существенно облегчают работу с Oracle Designer. Инструментальные средства построены на базе общепринятых методик, охватывающих весь жизненный цикл разработки и позволяющих пользователям осуществлять построение моделей привычным для их организации способом. Это обеспечивает гибкость и открытость подхода к разработке программного обеспечения за счет использования только тех частей продукта, которые требуются в данной задаче. В рамках процесса разработки обеспечивается поддержка методов RAD, JAD, информационного проектирования, водопадного метода (waterfall), итеративного метода и др. Пользуясь этими принципами, можно добиться успешного баланса организационных потребностей и технологических возможностей и даже эффективно управлять риском, связанным с частыми неизбежными и важными изменениями как в одной, так и в другой области. Средства концептуального моделирования Oracle Designer включают в себя:

? ER-диаграммы (диаграммы информационной структуры предметной области, представляемой в виде объектов и их взаимосвязей);

? диаграммы функциональной иерархии, описывающие функции, которые выполняет система;

? диаграммы потоков данных, циркулирующих на предприятии.

Такие модели представляют информационные потребности в удобном и наглядном для восприятия виде, что делает их хорошим средством коммуникации между проектировщиками и пользователями в процессе уточнения постановки задач. Любой разработчик заинтересован, чтобы описание концептуальной модели было использовано для создания спецификаций, описывающих структуру и основные компоненты будущей системы. В Oracle Designer все спецификации проекта системы разрабатываются на основе моделей концептуального уровня и обеспечивают выполнение всех содержащихся в них требований и ограничений. Полученные компоненты системы могут быть преобразованы в реальные объекты базы данных, экранные формы и отчеты. Финальная часть разработки проекта – автоматическая генерация серверных компонентов – возможна не только для сервера БД Oracle, но и для СУБД Microsoft SQL Server, DB/2, Sybase и ряда других. Любые изменения бизнес-процессов могут быть внесены в модели, и тут же будет сгенерировано модифицированное приложение, основывающееся уже на новых схемах ведения бизнеса. При этом все разработанное ранее будет сохранено и войдет в новый проект. Огаск Designer автоматически создает отчеты, которые содержат всю информацию о проекте и могут быть использованы как набор документов, отражающих текущее состояние проекта.

Rational Rose компании IBM. IBM Rational Rose входит в состав пакета IBM Rational Suite и предназначен для моделирования программных систем с использованием широкого круга инструментальных средств и платформ. Rational Rose является одним из ведущих инструментов визуального моделирования в программной индустрии благодаря полноценной поддержке языка UML и многоязыковой поддержке командной разработки. Инструмент полностью поддерживает компонентно-ориентированный процесс создания ИС. Любые участники проекта – аналитики, специалисты по моделированию, разработчики и др. – могут использовать модели, построенные в Rational Rose, для большей эффективности создания конечного продукта. Для бизнес-аналитиков средство Rational Rose дает возможность детально описать и проанализировать бизнес-процессы данной предметной области. Системные аналитики, используя указанные описания, смогут разработать необходимый функционал ИС, который максимально удовлетворит запросы заказчика. Для архитекторов средство Rational Rose будет полезно при создании мощной и гибкой архитектуры системы. Для аналитиков, специализирующихся в области разработки баз данных, Rational Rose даст возможность визуально проектировать и генерировать базы данных любого размера. Таким образом, можно создавать базы данных Microsoft SQL Server, Oracle, Sybase, SQL Anywhere, IBM DB2 и любые другие, которые поддерживают возможность запуска скриптов стандарта ANSI SQL. Любые модели, создаваемые с помощью данного средства, являются взаимосвязанными: бизнес-модель, функциональная модель, модель анализа, модель проектирования, модель базы данных, модель компонентов и модель физического развертывания системы. Есть возможность по созданию шаблонов архитектурных решений, позволяющих использовать опыт, накопленный в предыдущих проектах. Существуют расширения Rational Rose, которые позволяют выполнять скелетную (round-trip) разработку ИС, создаваемых на базе языков C/C+ +, Java, Smalltalk, Ada, Object Pascal (Borland Delphi) и др. Таким образом, можно сгенерировать каркас программного кода на любом из указанных языков или выполнить процедуру обратного проектирования, что позволяет сформировать модель на базе существующего кода. Есть возможность публикации модели в Интернете, которая служит основой для объединения работы удаленных команд разработчиков. Интеграция Rational Rose с Rational RequisitePro позволяет на базе визуальной модели разработать полный набор требований, которые необходимо реализовать при создании конечного продукта. Интеграция Rational Rose с Rational TestManager дает возможность создавать сценарии тестирования на базе визуальной модели. Интеграция Rational Rose с Rational ClearCase позволяет поставить на версионный контроль модель целиком или по частям. Интеграция Rational Rose с Rational SoDA позволяет автоматизировать процесс создания документов и отчетов по визуальной модели.

PowerDesigner компании Sybase. Компания Sybase со дня своего основания традиционно является ведущим поставщиком информационных технологий на мировой рынок финансовых институтов: технологии Sybase используют 90 % компаний мирового рынка ценных бумаг, 60 % мировых банков и 68 % компаний Wall Street. С 1996 года, когда открылся офис в Москве, Sybase активно работает в России и других странах СНГ. В апреле 2002 года открылись офисы компании в Санкт-Петербурге и Киеве. Офисы Sybase в Москве, Санкт-Петербурге и Киеве обеспечивают всестороннюю работу с клиентами, включая поставки технологий, оборудования, разработку законченных решений, обучение пользователей, полнофункциональную техническую поддержку и услуги консалтинга. PowerDesigner является комплексным решением для моделирования и разработки приложений и бизнес-процессов для организаций, которые нуждаются в быстром, последовательном и эффективном с точки зрения затрат создании или реинжиниринге бизнес-приложений. PowerDesigner позволяет устранить следующие препятствия, мешающие эффективной разработке проектов: различия в профессиональной подготовке участников проекта, разнородные платформы и изобилие языков разработки – то, что характерно для большинства современных компаний. Это позволяет фокусироваться на бизнес-потребностях создания приложений на протяжении всего процесса разработки – от системного анализа и дизайна вплоть до непосредственной генерации кода для приложения. Последняя версия продукта, PowerDesigner, обладает новыми возможностями по моделированию бизнес-процессов, объектному моделированию, базирующемуся на UML, и поддерживает как традиционные, так и вновь появляющиеся технологии моделирования в рамках одной развитой графической среды. Это позволяет значительно сократить затраты и время реализации проекта, который должен функционировать на различных платформах и инструментальных средах. Одним из основных преимуществ PowerDesigner является также использование репозитория масштаба предприятия для хранения и управления всей информацией, касающейся моделирования и дизайна приложений на всех уровнях ведения бизнеса в компании. Это дает возможность правильно организовать рабочий процесс и кардинальным образом повысить эффективность работы разработчика. Ключевые характеристики PowerDesigner:

? моделирование бизнес-процессов: PowerDesigner позволяет нетехническим специалистам компании разрабатывать и моделировать бизнес-процессы, ориентируясь на бизнес-задачи и опираясь на известные им термины, используя простую и интуитивно понятную графическую нетехническую модель;

? моделирование данных: PowerDesigner позволяет разрабатывать и генерировать схему БД посредством двухуровневого (концептуального и физического) моделирования реляционной БД, поддерживающего классические методики проектирования баз данных. Имеет также встроенные средства моделирования хранилища данных;

? объектное моделирование: PowerDesigner предлагает законченную технологию анализа и проектирования систем с использованием стандарта UML (диаграммы бизнес-процессов, последовательности выполнения, классов и компонентов). На основе диаграммы классов PowerDesigner автоматически осуществляет генерацию и реинжиниринг кода для популярных инструментальных сред, таких как JavaTM (включая EJB 2.0), XML, Web Servicies, C+ +, PowerBuilder, Visual Basic и др., посредством настраиваемого генератора;

? репозиторий масштаба предприятия: Enterprise-версия PowerDesigner содержит функциональность репозитория класса предприятия. Репозиторий позволяет всем членам вашей команды легко просматривать модели и другую информацию, а также осуществлять обмен ими. Репозиторий обладает высокой масштабируемостью и поддерживает систему безопасности, основанную на роли пользователя, контроль версий, поиск и возможности составления отчетов.

ARIS компании IDS Scheer AG. В настоящее время наблюдается тенденция интеграции разнообразных методов моделирования и анализа систем, проявляющаяся в форме создания интегрированных средств моделирования. Одним из таких средств является продукт, носящий название ARIS, разработанный германской фирмой IDS Scheer. Компания IDS Sheer AG основана в 1984 г. Основное направление – программное обеспечение и консалтинг. В настоящее время компания обслуживает 4000 клиентов в 50 странах мира через сеть своих представительств и партнеров. Качество решений IDS Scheer было подтверждено в июне 2005 года золотой медалью Международной познаньской ярмарки, на которой награждаются только лучшие продукты. А также в июле 2005 года, когда на мировом рынке была представлены программные продукты ARIS 7 с абсолютно новыми Web-продуктами; все они имеют общую черту – интуитивно понятный и выразительный интерфейс. Система ARIS представляет собой комплекс средств анализа и моделирования деятельности предприятия. Ее методическую основу составляет совокупность различных методов моделирования, отражающих разные взгляды на исследуемую систему. Одна и та же модель может разрабатываться с использованием нескольких методов, что дает возможность использовать ARIS специалистам с различными теоретическими знаниями и настраивать его на работу с системами, имеющими свою специфику. Методика моделирования ARIS основывается на разработанной профессором Августом Шером теории построения интегрированных ИС, определяющей принципы визуального отображения всех аспектов функционирования анализируемых компаний. ARIS поддерживает четыре типа моделей, отражающих различные аспекты исследуемой системы:

? организационные модели, представляющие структуру системы – иерархию организационных подразделений, должностей и конкретных лиц, связи между ними, а также территориальную привязку структурных подразделений;

? функциональные модели, содержащие иерархию целей, стоящих перед аппаратом управления, с совокупностью деревьев функций, необходимых для достижения поставленных целей;

? информационные модели, отражающие структуру информации, необходимой для реализации всей совокупности функций системы;

? модели управления, представляющие комплексный взгляд на реализацию бизнес-процессов в рамках системы.

Для построения перечисленных типов моделей используются как собственные методы моделирования ARIS, так и различные известные методы и языки моделирования, в частности ER и UML. В процессе моделирования каждый аспект деятельности предприятия сначала рассматривается отдельно, а после детальной проработки всех аспектов строится интегрированная модель, отражающая все связи между различными аспектами. ARIS не накладывает ограничений на последовательность построения указанных выше типов моделей. Процесс моделирования можно начинать с любого из них, в зависимости от конкретных условий и целей, преследуемых разработчиками. Модели в ARIS представляют собой диаграммы, элементами которых являются разнообразные объекты – «функция», «событие», «структурное подразделение», «документ» и т. п. Между объектами устанавливаются разнообразные связи. Каждому объекту соответствует определенный набор атрибутов, которые позволяют ввести дополнительную информацию о конкретном объекте. Значения атрибутов могут использоваться при имитационном моделировании или для проведения стоимостного анализа. Таким образом, по результатам выполнения этого этапа возникает набор взаимосвязанных моделей, представляющих собой исходный материал для дальнейшего анализа. Стоит отметить несколько особенностей системы ARIS. Первая – семейство программных продуктов ARIS ориентировано на процессное описание. Основная бизнес-модель ARIS – eEPC (extended Event-driven Process Chain – расширенная модель цепочки процессов, управляемых событиями). По существу, модель eEPC расширяет возможности IDEF0, IDEF3 и DFD, обладая всеми их достоинствами и недостатками. Вторая особенность – в системе ARIS есть внутренняя база данных, которая позволяет проверять модель на непротиворечивость, целостность, проводить верификацию модели. В других продуктах это отсутствует. Третья особенность: ARIS – единственная система, ориентированная на описание бизнеса, где присутствуют различные взгляды на бизнес-систему, которую мы можем оценить и рассмотреть с разных сторон, чего нет в других программных продуктах. В течение последних пяти лет ARIS уверенно лидирует среди средств моделирования.

Укажем основное предназначение каждого рассматриваемого продукта из множества его применений:

? для моделирования баз данных больше подходят инструменты Erwin, Power Designer и Rational Rose;

? для моделирования компонентов разрабатываемых приложений больше подходят Oracle Designer, Power Designer и Rational Rose;

? для моделирования бизнес-процессов больше подходят BPwin, ARIS и Rational Rose.

В табл. 6 приводится сравнение функциональных возможностей и свойств инструментальных сред, предназначенных для моделирования бизнес-процессов.

Общие требования, выдвигаемые к среде моделирования, следующие. Необходимо исходить, что разработанные модели будут часто подвержены изменениям. Это обусловлено рядом объективных обстоятельств:

1) появлением новых внутренних регламентов взаимодействия, изменений внешней среды – требований клиентов к предоставляемым продуктам и услугам, активности конкурентов и др.;

2) модернизацией и появлением новых автоматизированных процедур вследствие развития ИС;

3) поэтапной детализацией отдельных подпроцессов в силу изначальной недостаточной алгоритмизации отдельных процедур деятельности организации;

4) оптимизацией моделей, в том числе в рамках состава рассчитываемых показателей и критериев их оценки.

По этой причине спроектированная на инструменте моделирования архитектура базовых компонент модели должна быть таковой, чтобы безболезненно (или с минимальными потерями) обеспечить дополнение новых подпроцессов, расширение состава атрибутов, возможность построения метамоделей и комплексных моделей в условиях существенного различия в уровнях детализации описания моделей, входящих в общую совокупность.

К числу ключевых характеристик, которые могут быть использованы при сопоставлении возможностей инструментальных средств моделирования, относятся:

? наличие и удобство реализации иерархического подхода;

? поддержка различных уровней абстракции;

? формальный язык и система обозначений;

? интеграционные возможности;

? средства анализа;

? методологическая база;

? наличие прототипов формализованных бизнес-процессов применительно к различным предметным областям.

При осуществлении выбора инструментальной среды можно использовать достаточно известные магические квадранты Gartner. И хотя основным предназначением этого представления является сравнение не технологий или продуктов, а главным образом их поставщиков, тем не менее они дают полезную информацию для последующего решения по платформе.

Вид магического квадранта Gartner для средств моделирования показан на рис. 6. В рамках данного представления положение каждого вендора отображается в координатах «функциональные возможности» – «полнота представления». Функциональные возможности оцениваются по уоловной шкале с учетом таких факторов, как наличие стратегического плана развития продукта, соответствие общим тенденциям развития данной технологии, адекватность анализу и соответствие спросу рынка. Полнота представления оценивается исходя из финансового потенциала компании-производителя в целом, организации исследований и разработок, наличия стратегии и системы маркетинга и продаж, а также возможностей по поддержке и участию в альянсах.

В рамках используемого представления выделяются четыре квадранта, которые определяют следующее категорирование поставщиков решений: нишевые игроки, мечтатели, претенденты, лидеры.

К категории «нишевые игроки» относятся компании, продуктовые решения которых реализуются в специализированных областях, или имеющие существенные отставания от конкурентов в части наличия инноваций и способности их реализации.

К категории «претенденты» относятся компании, имеющие высокий потенциал реализации своих продуктовых решений, но недостаточно четкое видение перспектив развития технологий и продуктов.

К категории «лидеры» относятся компании, оказывающие наибольшее влияние на развитие рынка в анализируемой области с точки зрения как понимания перспектив, так и возможностей по их реализации. Лидеры не только обладают преимуществами перед конкурентами на текущий момент, но и имеют высокие шансы на сохранение своих позиций в будущем в рассматриваемой технологической области.

Принципиальным моментом является комплексность оценок, реализуемых в квадранте. Позиционирование компании осуществляется не характеристиками отдельных продуктов или их версий, а общим потенциалом компании с учетом реализуемой бизнес-модели в конкретной области, организации поддержки, функциональности продукта или услуги, а также применяемой технологии. По этой причине сравнение квадрантов для одной и той же области, построенных в разное время (обычно Gartner выпускает версии каждые полгода), может иметь существенные различия.

Необходимо отметить, что выбор инструментальных средств моделирования должен сопровождаться либо происходить в контексте выбора методик моделирования бизнес-архитектуры предприятия.

Исходя из этого, выбор инструментальной среды предусматривает в общем следующие работы (включая соответствующее документирование результатов):

1) обоснование состава методов моделирования с учетом состава и особенностей системообразующих элементов бизнес-процессов;

2) определение общих требований к средствам разработки моделей процессов;

3) проведение сравнительного анализа современного рынка инструментальных средств моделирования и выбор оптимального варианта.

Из книги Инвестиционные проекты: от моделирования до реализации автора Волков Алексей Сергеевич

2.1. Общая логика экономического и финансового моделирования Любое сознательное действие имеет первопричину, в голове человека зреет план действий. А действия, связанные с длительными и серьезными последствиями, тем более должны быть обдуманными. Поэтому люди строят в

Из книги Учет и налогообложение расходов на страхование работников автора Никаноров П С

Статья 11. Выбор инвестиционного портфеля (управляющей компании), перевод средств пенсионных накоплений в негосударственный пенсионный фонд 1. Застрахованные лица вправе выбрать инвестиционный портфель (управляющую компанию) либо перевести средства пенсионных

Из книги Финансы и кредит автора Шевчук Денис Александрович

76. Роль чистого оборотного капитала (собственных оборотных средств), кредитов и займов, кредиторской задолженности, привлеченных источников. Выбор стратегии Чистый оборотный капитал (Чистый рабочий капитал, Net Working Capital, NWC) - разность между величиной текущих активов и

Из книги Практика и проблематика моделирования бизнес-процессов автора Всяких Е И

Определение моделирования Объектом моделирования может выступать любая сущность, описанные в книге подходы универсальны и могут быть применимы как к архитектуре корпоративной информационной системы или компании в целом, так и при проектировании отдельных

Из книги Обеспечение информационной безопасности бизнеса автора Андрианов В. В.

Общие принципы моделирования Перед тем как дать описание основных используемых на сегодняшний день методов моделирования, укажем общие принципы и особенности, которые должны быть учтены при построении модели.1. Принцип осуществимости. Создаваемая модель прежде всего

Из книги Механизмы и методы регулирования в условиях преодоления кризиса автора Автор неизвестен

Основные методики моделирования Необходимо отметить, что постановка задачи по построению модели объекта определяется фиксированием ряда таких составляющих, как:? используемые методики проектирования моделей;? формализация (нотация);? лингвистическое обеспечение

Из книги Экономический анализ. Шпаргалки автора Ольшевская Наталья

Глава 4 Современные инструментальные средства моделирования бизнес-процессов. Как выбирать инструментальную среду для

Из книги Как работать где хочешь, сколько хочешь и получать стабильный доход автора Фокс Скотт

4.2.1. Цели моделирования угроз Моделирование угроз ИБ от персонала является элементом деятельности организации по анализу и оценке соответствующих рисков. С помощью собственной модели угроз ИБ от персонала организация может формализовать имеющиеся у нее знания о таких

Из книги Финансовый менеджмент – это просто [Базовый курс для руководителей и начинающих специалистов] автора Герасименко Алексей

2.7. Выбор методов регулирования в условиях преодоления кризиса: кейнсианство или монетаризм? Вопросы, связанные с местом, ролью и функциями государства в экономике, занимали ученых с самого возникновения экономической науки. В мировой экономической литературе

Из книги Практика управления человеческими ресурсами автора Армстронг Майкл

52. Выбор методов Проведение аналитических расчетов связано с целенаправленным выбором совокупности методов и приемов, подходящих для анализа и особенностей анализируемой ситуации. При выборе методов необходимо обеспечить функциональную полноту анализа при

Из книги Управление качеством. Практикум автора Ржевская Светлана

Добро пожаловать в мир моделирования стиля жизни Вуаля! Вы создали для себя стиль жизни, благодаря которому зарабатываете, общаясь с французами – все как вы мечтали. Вы больше не связываете успех со своей основной работой. Вы вложили свое время в изучение французского

Из книги Управление бизнес-процессами. Практическое руководство по успешной реализации проектов автора Джестон Джон

Ваш Список покупок для моделирования стиля жизни Вы обдумали, что вам нравится и не нравится в жизни, изучили, что важнее всего изменить. Теперь пришло время подводить итоги. Вернемся к вашему Журналу идей, чтобы создать итоговый список ответов на приведенные ниже

Из книги автора

Выбор между вариантами заемных средств Обычно у финансового директора есть выбор между несколькими возможными источниками и способами финансирования. Как в этом случае нужно сделать выбор? Обычно в этом случае вы будете руководствоваться сначала стратегическими

Из книги автора

ВЫБОР МЕТОДОВ ОТБОРА Можно выбирать среди основных методов отбора. Анкеты, интервью и рекомендации – это то, что М. Кук (1993) называет классическим трио. Их можно дополнить или заменить биографиями, оценочными центрами и психологическими тестами, которые описаны в данной

Из книги автора

3.1 Выбор статистического метода (методов) дая решения пробаемы Анализ процессов – это упорядоченное исследование осуществляемое с помощью количественных инструментов и методов с целью оценки характеристики процессов, выявления любой неадекватности и вызывающих ее

Из книги автора

Элементы условных соглашений моделирования 1. Контроль версий.2. Содержание.3. ЧАСТЬ I – ВВЕДЕНИЕa. Введение в документ об условных соглашениях:i. Цель введения условных соглашений.ii. Кому предназначен документ.iii. Как пользоваться документом (отдельно по каждой целевой

Управление проектами ,

Управление разработкой

В этой статье я хочу поговорить об основных принципах моделирования бизнеса, о тех подходах, которые применяются в этой сфере, и на основе которых создаются языки моделирования и нотации.

Я уже писал о моделировании при помощи IDEF0 (Знакомство с нотацией IDEF0 и пример использования), об организации работы склада и работе с клиентами от лида до сделки (Внедрение CRM. От регистрации лида до закрытия сделки. Кейс и пояснения), о системе Bizagi (Bizagi. Описание. Пример). И везде я использовал при пояснении примеров и практических решений нотации бизнес-процессов.

С одной стороны, применение схем для наглядности при описании моделей бизнеса в ни у кого не вызывает вопросов. Это действительно очень удобно. С другой стороны, многие бизнесмены и даже мои коллеги недоумевают, зачем нужны специальные нотации и правила для разработки бизнес-процессов, ведь можно в любом графическом редакторе (visio) или при помощи других удобных инструментов просто нарисовать интуитивно понятную схему.

О том, почему так важна стандартизация, а также о том, в каком случае применяется тот или иной подход, я и хочу поговорить.

Основные подходы

Сегодня существует множество различных инструментов для разработки бизнес-моделей, они используют различные языки моделирования, как стандартные, так и какие-то собственные разработки. Но все их можно объединить по принципу работы в три основных подхода:

• Функциональный;
• Процессный;
• Ментальный (с применением ментальных карт).

На самом деле, конечно, существуют и другие подходы, их много так же, как и языков моделирования. Но они большей частью являются гибридными решениями, объединяющих перечисленные подходы. Кроме того, именно процессная и функциональная модели уже стали стандартами, по крайней мере, на западе. И у нас они получают все большее распространение. Об этих основных направлениях я и хочу поговорить подробнее.

Функциональное моделирование рассматривает бизнес как функцию (лат. functio - совершение, исполнение) или иными словами «черный ящик». В функциональной модели функция не имеет временной последовательности, а только точку входа и точку выхода. Функциональное моделирование помогает рассматривать бизнес-модель с с точки зрения результативности, т.е. при моделировании мы исходим из того, что имеем на входе, и того, что желаем получить на выходе.

Например, компания разрабатывает какую-то CRM-систему для своего бизнеса. В случае применения функционального подхода к моделированию уже сама выбранная среда для работы подсказывает, с чего начинать. Точка входа – «входящий интерес клиента или лид», точка выхода – желаемый результат: «покупка и получение лояльного клиента», «получение постоянного клиента», «получение максимум информации о потенциальном клиенте» и т.д.

Таким образом, в функциональной модели изначально известны точка входа и желаемый результат, а последовательность действий и является объектом разработки. При этом использование функциональных моделей как «черных ящиков» позволяет детализировать каждый этап по мере необходимости. А вся работа при моделировании направлена на поиск оптимального решения для достижения цели.

Функциональные модели вы можете также использовать для демонстрации своих идей и вариантов решений. Это также очень удобно, ведь в процессе демонстрации вы можете двигаться от общего к деталя, по мере необходимости разделять и декомпозировать функции. Но декомпозировать вы будете при этом именно функции, и, разделяя одну функцию на несколько, вы не получите описание процесса.

Некоторые путают описание процесса и функциональную модель. Например, в системе Business Studio функцию называют процессом, хоть это и не совсем верно. Все же описание функций и процессный подход – несколько разные вещи. И я лично считаю, что функциональное моделирование оптимально реализовано в нотации IDEFO. Сам я для такого варианта работы использую именно ее, и всем также рекомендую.

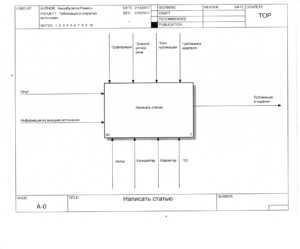

Правила работы с IDEFO вы можете подробнее изучить, прочитав мою статью накомство с нотацией IDEF0 и пример использования.

Процессное моделирование (моделирование бизнес процессов)

О процессном моделировании я буду рассказывать с точки зрения нотации BPMN, как одного из наиболее распространенных стандартов процессного моделирования. При этом я полностью согласен, что существует множество языков моделирования и различных систем. И каждый может пользоваться тем, что ему удобнее. Но все же BPMN - это уже сложившийся стандарт процессного моделирования, а потому его я и беру за основу в описании.

Процесс с точки зрения бизнес-модели - это последовательность каких-то событий и действий, которые имеют начало и конец.

В этом кроется основное отличие процессного моделирования от функционального. Функциональное моделирование рассматривает бизнес-модель с точки зрения входа и выхода (имеющихся ресурсов и желаемого результата). А процессное основано на последовательности действий в определенных границах, в случае BPMN это будут начало и конец события.

Все процессы могут разбиваться (детализироваться) на подпроцессы вплоть до детализации на уровне задач, т.е. действий, дальнейшая детализация которых невозможна. Процесс – это некая последовательность действий, которую необходимо выполнить, чтобы получить определенный результат. Необходимо отметить что в модели бизнеса как процесса результат может и не быть явным в отличии от функциональной модели.

Принципиальное отличие процессного моделирования от функционального заключается в том, что при процессном моделировании основное внимание уделяется не тому, что мы хотим получить, а тому, что нужно сделать для получения результата, т.е. не итогам той или иной деятельности, а самой последовательности действий.

Например, в BPWIN или Business Studio в процессе детализации каждой функции происходит переход от функционального подхода к процессному. Т.е. в общем, мы рассматриваем модель с точки зрения – возможностей и желаемого результата, а когда переходим к решениям для каждой функции, здесь уже практикуется явно процессный подход, т.е. пошаговый алгоритм действий для достижения результата.

Представьте себе что в функциональной модели есть «черный ящик» - функция «Принять заказ». А при декомпозировании мы уже рассматриваем ее не как функцию, а как процесс, и последовательность действий при приеме заказа – это уже процессный подход.

Есть и еще одно очень важное отличие. Функциональную модель невозможно использовать при реализации какой-то либо системы, только для проектирования. А процессный подход позволяет создавать исполняемые модели, т.е. описания последовательности действий, которые мы можем в дальнейшем перевести в какую-то среду для создания системы совместной работы предприятия, основанной на процессном подходе.

При создании ментальных моделей специалист подходит к моделированию не как к процессу или набору функций, а как к некому набору связанных между собой понятий. Для наглядности я приведу пример - ментальная карта понятия “Процедура снабжения” (см. рисунок).

Такой вариант подхода применяется, прежде всего, для себя. Рисование схемы в свободной форме помогает структурировать свои знания, так сказать, “разложить по полочкам” в свободной форме полученную информацию. Также подобные ментальные карты помогают найти решение, которое уже позже, по мере необходимости, будет воплощаться в рамках строгих правил процессного или функционального подхода.

Можно применять ментальные карты и для демонстрации клиентам: и существующей ситуации, и вариантов решения поставленной задачи. Ментальные карты помогут наглядно продемонстрировать, какие методы могут быть использованы, показать в наглядной форме различные идеи.

Плюсы применения таких ментальных карт очевидны:

• Не нужно знать какие-то специальные языки;
• Нет строгих рамок и ограничений при создании схемы;
• Ментальная карта в большинстве случаев интуитивно понятна;
• Создавать такие схемы просто.

Минусом подхода является отсутствие устоявшегося подхода и стандартизированной методологии. Если в нотациях функциональных и процессных имеется некоторая вариативность, но все же она ограничена строгими рамками языков моделирования, то ментальные карты создаются в произвольной форме. И даже специализированные программы для их создания также почти не ограничивают человека в процессе моделирования. Т.е. какие-то правила могут вводиться в рамках определенного программного продукта, но стандарта не существует.

В результате для понимания модели и заложенных в ней идей требуется присутствие и комментарии ее разработчика (аналитика).

Конечно, существуют очень простые карты, которые интуитивно читаются и без дополнительных комментариев. Но при отсутствии стандартов всегда есть вероятность, что даже в этом случае автор что-то другое имел в виду или где-то недостаточно детализировал свою схему. Т.е. существует вероятность разного прочтения. А бизнес - это не философия. При всей умозрительности и разнообразии подходов к описанию бизнес-процессов, здесь очень важны однозначные решения.

Методология и языки бизнес-моделирования

Очень часто даже в профессиональной литературе возникает путаница, когда люди смешивают понятия методологии анализа работы бизнеса и описания языков бизнес-моделирования.

Методология - это система принципов и стандартов описания бизнес моделей и их последующего анализа. В то время как язык бизнес-моделирования – это не более чем инструмент для разработки моделей бизнеса.

Здесь напрашивается сравнение с программированием вообще и применением конкретного языка программирования. Программирование включает в себя и построение алгоритма, и выбор подходящего языка программирования, и реализацию алгоритма программы в рамках того или иного языка. А, например, программирование на языке Си++ – это уже заведомо ограничение определенными рамками, так как средствами определенного языка можно решить только четко ограниченный круг задач, и, одновременно, даже если задачу можно решить средствами Си++ совсем не обязательно, что именно этот язык будет в конкретном случае оптимальным. В общем, разницу между понятием «программирование» и «программированием в рамках определенного языка», я думаю, большинство понимают даже без таких пояснений.

Отличие языков разработки бизнес-моделей в от языков проектирования систем

Существует целое семейство языков проектирования систем, которые внешне схожи с языками бизнес-моделирования, например, это Ares Studios, целое семейство языков UML и другие, которые используются для проектирования IT-систем.

Основное различие этих языков от языков разработки бизнес-процессов лежит в их предназначении. Если языки проектирования IT-систем рассматривают бизнес-процессы с точки зрения возможности их автоматизации, воплощении в IT-системах, то языки бизнес-моделирования рассматривают последовательность действий именно с точки зрения бизнеса, включая работу как IT-систем, так и сотрудников, движения товаров и т.д.

Соответственно, в языках проектирования систем нет элементов, которые помогут полноценно описать действия подразделений, сотрудников, взаимодействие между ними, работу с поставщиками, общение с клиентами и так далее. Инструменты этой группы языков помогут именно автоматизировать процессы бизнеса, которые поддаются автоматизации. А все остальное будет оставлено «за кадром», например, как некие «функции» без расшифровки.

В то же время языки разработки бизнес-процессов охватывают максимально именно работу бизнеса как такового, а вот те или иные нюансы автоматизации и алгоритмизации систем в них описать далеко не всегда возможно с достаточной степенью детализации.

Преимущества разработки моделей бизнеса

И все же, зачем применять языки бизнес-моделирования, которые налагают строгие ограничения, требуют придерживаться жестко заданных правил при моделировании? Ведь всегда можно «нарисовать схему» в графическом редакторе или даже на бумаге, используя ментальный подход, при этом изучение языков моделирования вообще не потребуется.

На самом деле, стандарты и правила – это огромный плюс:

1. Языки моделирования помогают максимально качественно передать информацию. Стандартизация повышает простоту восприятия.
2. Скорость разработки моделей значительно увеличивается. Языки содержат все необходимые инструменты и графические блоки в готовом виде. Вам не придется «рисовать» или придумывать свою терминологию. Инструментарий уже готов, и работа в его рамках значительно ускоряется. Конечно, язык нужно выучить. Но один раз изучить – это намного быстрее, чем каждый раз придумывать и пояснять собственный набор обозначений.
3. Снижается число возможных ошибок. Сами элементы системы уже будут «подсказывать» перечень возможных и необходимых действий. А в случае создания исполняемых моделей или неисполняемых, но в строгих рамках правил, всегда можно проверить работу бизнес-модели в исполняемой среде и провести отладку, как при программировании.

Применение моделей бизнеса на практике

Лично я считаю, что бизнес-моделирование стоит применять при решении любых задач, связанных с выявлением проблем и «узких мест», с оптимизацией и модернизацией бизнеса и т.д. Как бизнес-консультант я практически всегда строю модели работы компании или ее подразделений при работе со своими клиентами. Это дает четкое понимание всех этапов работы и позволяет избежать «белых пятен» в этом вопросе.

Кроме того, наглядные схемы бизнес-моделей помогают мне в процессе взаимодействия с клиентами. Проекты у меня часто бывают сложными, и обычного текста или устной речи бывает недостаточно для понимания, в то время как использование наглядных бизнес-моделей снижает затраты времени клиента на чтение и понимание моих предложений, и практически исключает проблемы взаимопонимания в этом вопросе. И если несколько лет назад я еще сталкивался с недоумением со стороны клиентов, то сейчас вариант описания «на словах» без наглядных и удобных схем практикуется крайне редко.

А в случае автоматизации какого-либо этапа работы или создания автоматизированной системы управления бизнесом на основе проектно-ориентированного подхода качественная бизнес-модель, выполненная в том или ином языке моделирования, станет готовым руководством для технических специалистов.

Удобство, универсальность, простота восприятия – это те причины, по которым от словесных описаний в бизнес-сфере все больше переходят к бизнес-моделированию. А применение готовых языков позволяет работать с моделями быстро, избегать ошибок, и также без проблем вносить любые изменения.

Также в настоящее время я готовлю к публикации книгу и онлайн курс, в которой подробно опишу собственное видение процессного подхода к бизнесу, а также мой собственный практический опыт работы в сфере функционального и процессного моделирования. Все желающие могут подписаться на уведомление о выходе новой книги по и другие новости

Похожие материалы:

1. Формирование потребностей клиента
2. Трехшаговая формула формирования потребностей с помощью вопросов
3. Все книги про: «маска щука на голову распечатать Маска рыбки на голову из бумаги
4. Письмо от Деда Мороза — генератор
