Навоз всегда считался полезным натуральным удобрением. Но в свежем виде это очень ядовитая, плохо пахнущая субстанция . При разложении выделяется большое количество углекислого газа, что вызывает ожоги корневой системы растений и ее гибель.

В свежем субстрате присутствуют семена сорняков, попадая в почву, они прорастают и засоряют участок.

Там же могут находиться бактерии и яйца вредных организмов, споры грибов. По этой причине, прежде чем использовать это органическое удобрение, следует довести его до определенного состояния.

Наиболее распространенным и полезным признан навоз от крупнорогатого скота. Его получают достаточно большое количество на специализированных фермах. Но даже в крестьянском подворье, имея одну или несколько коров, можно обеспечить свой участок необходимым количеством полезного удобрения.

Прежде всего, нужно дать время, чтобы он созрел . Под действием высокой температуры процесса, погибают вредные микроорганизмы, составляющие вещества разлагаются, получается перегной, который уже является органическим удобрением. Для этого должно пройти от 2 до 12 месяцев .

Способы переработки в хозяйствах

Существует ряд возможностей по его переработке, хранению и утилизации. В первую очередь, следует освободить от навоза места обитания животных. Эти мы обеспечим для них комфортное существование, предупредим болезни.

Применяются следующие способы:

1. Механический , места обитания животных оборудуются цепными конвейерами, имеющими специальные скребки. При включении системы, скребки начинают двигаться и собирать навоз, перемещая ее в контейнер. Этим способом производят уборку на фермах и в больших специализированных хозяйствах.
2. , навоз смывается водой, которая подается по трубам и жидкая субстанция стекает в резервуар. После отстаивания и добавления определенных компонентов, получается отличное легко используемое удобрение. Такая система требует мощного насоса, большого количества воды, является энергоемкой процедурой, что не всегда оправдывает затраты. Метод используется на больших специализированных фермах.
3. Самый простой и не совсем приятный – самотечный способ. Он применим для небольших частных хозяйств. Масса стекает по навозной жиже, затем собирается лопатами вручную и вывозится из коровника на тележках.

Способы хранения навоза

Существуют несколько способов хранения, которые отличаются процессами, происходящими в навозных кучах:

1. Холодный способ. Отходы собирают в кучки 2х2 м и высотой до 5 м. При этом излишки кислорода улетучиваются, бактерии погибают.
2. Анаэробный метод использует повышение температуры в куче до +700 градусов. Для этого массу складируют, не утрамбовывая, выжидая пока он не достигнет нужной температуры. Уложенный слой приминают и сверху укладывают новый. И так до высоты 2 м. Здесь происходит процесс уничтожения микроорганизмов, созревание массы.
3. Биотермический . Для хранения массы готовят яму, стенки и днище укрепляют, чтобы навоз не впитывался в землю. На дно укладывают слой огородные отходы, солому, сухую траву. В середину размещают свежий состав, закрывают его землей или соломой. В процессе разложения навозной массы поднимается температура, гибнут бактерии.

Спустя несколько месяцев получается полезное органическое удобрение, которое подойдет для питания растений, удобрения почвы, улучшения ее структуры.

Утилизация навоза

Предыдущие способы переработки позволяют получить перегной. Это полезная масса, но она не подлежит длительному хранению. Для получения универсального удобрения длительной сохранности используют различные способы.

Компостирование

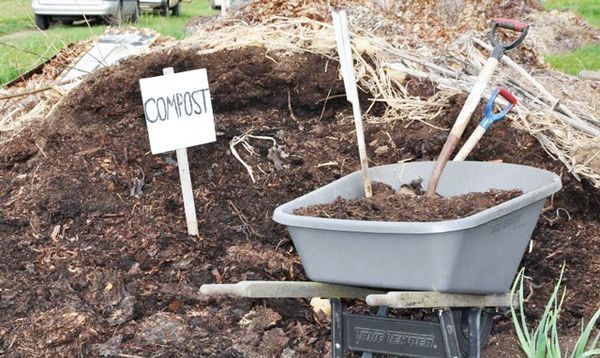

Компостирование заключается в устройстве слоеного пирога из разных компонентов. В качестве основы укладывают субстрат, который содержит бактерии-ферменты. Следующий слой представлен из органических отходов с огорода. Далее расположен слой свежего навоза. Слои повторяются до высоты 1 м .

Верхний слой должен защищать массу от пересыхания. Компостную кучу поливают водой и ворошат вилами. Компост перепревает не менее года . В результате получается компост, который является одним из лучших натуральных удобрений.

Вермикомпостирование

Это переработка навоза с помощью червей. Пропуская его через свой организм, червы выделяют субстрат, похожий на обогащенную гумусом почву. Внесенные вместе с такой смесью черви, начинают активно перерабатывать огородную землю, улучшая ее структуру и обогащая полезными элементами.

В настоящее время для этой цели используются калифорнийские красные черви . Это популяция создана на Кубани и хорошо себя зарекомендовала. Предварительно в навозную массу добавляют костную муку или известь, чтобы создать среду с кислотностью до 8 рН.

Вермикомпостирование — переработка с помощью червей

Метод внесения бактерий

Отходы жизнедеятельности крупного рогатого скота можно перерабатывать при помощи бактерий. Получаемая в навозной куче теплая и влажная среда, богатая органическими элементами, очень благоприятна для их размножения. В результат получается обогащенная гумусом смесь .

Гранулирование

Специальная технология позволяет получить гранулы одного размера. Они содержат полный набор микроэлементов в высокой концентрации . Удобрение удобно в использовании, легко растворяется в воде. Достаточно вносить небольшое количество для полного питания.

Утилизация продуктов жизнедеятельности крупнорогатого скота очень важный этап ведения сельского хозяйства.

Современные способы дают возможность перерабатывать животные отходы в подстилочный материал для животных, вырабатывать биогаз, делать топливные брикеты. Но важнейший способ применения — органические натуральные удобрения, которые содержат все элементы, необходимые растениям и не засоряют землю химикатами.

Общие сведения

Ежегодно на животноводческих фермах и комплексах страны скапливается громадное количество навоза (до 1 млрд. т). Своевременное его удаление и использование – важная народно-хозяйственная проблема, значение которой еще более возрастает в связи с укрупнением животноводческих ферм, совершенствованием их технической оснащенности, повышением требований к санитарно-гигиеническим условиям содержания животных и к качеству производимых продуктов. При этом еще до недавнего прошлого вопросы удаления и использования навоза рассматривались лишь с точки зрения получения большого количества органических удобрений.

При внедрении промышленных методов получения животноводческой продукции, выход навоза на крупных животноводческих комплексах резко увеличивается, что создает опасность загрязнения окружающей среды. Так, по свидетельству ученых, откормочное предприятие мощностью в 100 тыс. голов скота по количеству образующихся отходов эквивалентно городу с населением более 1 млн. человек. Поэтому в настоящее время проблему удаления и использования навоза следует рассматривать, принимая во внимание в первую очередь вопросы защиты окружающей среды, вероятность заболевания животных, а также значение навоза как удобрения. Кроме того, продолжаются работы над использованием навоза для производства кормов и кормовых добавок.

Проблема механизации удаления и использования навоза включает в себя три больших вопроса: удаление навоза из животноводческих помещений и транспортировка его в хранилища; складирование, обеззараживание и хранение навоза; использование навоза. Эти вопросы взаимосвязаны, поэтому, решая один из них, необходимо в такой же степени решать и другие.

Изучение передового опыта проектирования и эксплуатации животноводческих ферм и комплексов показало, что в зависимости от консистенции навоза, технологии его использования, способа содержания животных меняются и технические средства для очистки помещений и площадок, конструкция и размеры навозохранилищ, способы обезвоживания навоза.

Навоз представляет собой сложную полидисперсную многофазную среду, включающую в себя твердые, жидкие и газообразные вещества. Основную часть навоза составляет влага.

Твердый навоз имеет влажность до 81 %, полужидкий (пастообразный) – 82... 88 %, жидкий (бесподстилочный) навоз – 88... 93 % на фермах крупного рогатого скота и до 97 % на свинооткормочных фермах. Состояние навоза на фермах крупного рогатого скота зависит от способа содержания животных, наличия подстилки, способа удаления навоза и некоторых других факторов.

Газообразные вещества образуются во время хранения как твердого, так и жидкого навоза. Газообразование усиливается при повышении температуры, увеличении сроков хранения, а также количества подстилки и остатков кормов в навозе. Выделяющийся при анаэробном брожении навоза газ содержит 55... 65 % метана, 35... 45 % углекислоты, 3 % азота, 1 % водорода, 0... 1 % кислорода, 0... 1 % сероводорода и некоторое количество аммиака. Этот газ опасен для людей и животных. Возможность отравления создается летом, а также при длительном хранении навоза под щелевыми полами и во время выпуска его из каналов. Поэтому в таких местах надо хорошо организовать вентиляцию. Уже при содержании сероводорода в воздухе – 0,03 % появляются первые признаки отравления. Безопасной считается концентрация не выше 0,0002 %. Животные и люди могут переносить содержание углекислоты в воздухе до 2 %. При 4 % появляются первые признаки отравления, затем наступает потеря сознания.

На большинство показателей, характеризующих физико-механические свойства навоза, влияет влажность навоза, которая, в свою очередь, зависит от первоначальной влажности экскрементов, вида и количества применяемой подстилки, от ее первоначальной влажности, принятой системы уборки навоза и других факторов.

Объемная масса навоза зависит от размера его частиц и соотношения различных фракций, влажности, вида, количества и качества подстилочного материала, от степени разложения навоза и многих других факторов. Объемная масса навоза колеблется в довольно широких пределах: 400... 1010 кг/м 3 . При беспривязной системе содержания скота на глубокой несменяемой подстилке объемная масса ненарушенного навоза находится в пределах 880... 980 кг/м 3 .

При эксплуатации машин и механизмов для удаления навоза большое значение имеют коэффициенты трения скольжения, покоя, а также липкость навоза. Липкость характеризуется значением усилия (г/см 2), необходимого для отрывания пластины от налипшей на нее массы навоза при определенных и постоянных условиях: начальном давлении на пластину, времени контакта и др. Способность навоза к налипанию на рабочие органы машин обусловлена его видом и состоянием поверхности.

Разрабатывая технологическую схему удаления навоза, инженер должен иметь представление об этих показателях.

Большое значение имеет температура замерзания навоза. Моча коров замерзает при температуре -2,85 °С, смесь навоза с мочой при -2,08 °С, твердые выделения при -1,1 °С. Плотный соломистый навоз примерзает к металлическим поверхностям рабочих органов при -2...-2,2 °С. Навоз влажностью 92% и выше замерзает при -0,41 °С.

Навоз – наилучшее органическое удобрение для полей, потому что имеет в своем составе значительное количество органических и минеральных веществ, легко усваиваемых растениями. Например, навоз крупного рогатого скота состоит из органических веществ 20,3 %, азота 0,45, фосфора 0,23, калия 0,50 и извести 0,40 %. В зависимости от условий содержания скота количество органических и минеральных веществ в свежем навозе изменяется в 2... 4 раза. Общее количество этих веществ в жидком навозе практически постоянно.

При продолжительном хранении жидкого навоза часть органических и минеральных веществ теряется. Потери в значительной мере зависят от способа хранения. Так, из жижи, хранящейся в жижесборниках в течение первого месяца, теряется до 6 %, а за год 10... 15 % азота. Периодическое перемешивание навоза при длительном хранении увеличивает потери азота до 20... 25 %.

Механизация удаления навоза и типы установок

Механизация удаления навоза из животноводческих помещений может быть осуществлена механическим, гидравлическим и пневматическим способами. Классификация устройств для удаления навоза из помещений приведена на рисунке 4.2.1.

Мобильные средства (бульдозерная лопата, навешиваемая на трактор или самоходное шасси) применяются при удалении твердого навоза из помещений, выгульных дворов и площадок.

Стойло дли скота при такой системе удаления навоза необходимо удлинять по сравнению с обычным на 5 см. Глубина навозной канавки-прохода должна составлять 20... 25 см. При меньшей глубине ее или при полужидком навозе, получаемом из-за недостатка подстилки или плохого ее качества, он попадает на край стойла. Для сгребания навоза обратно в канавку подсобный рабочий при достаточном количестве хорошей подстилки затрачивает на 1 т навоза 4... 8 мин, если же подстилки мало или она плохого качества – до 12 мин. При использовании мобильных средств следует устраивать жижесборники.

Мобильные агрегаты удаляют из коровника 1 т навоза за 10... 25 мин, при этом затраты ручного труда составляют 0,5... 1,2 мин в расчете на корову в сутки.

На затраты рабочего времени влияют высота стенки навозной канавки-прохода, количество и качество подстилки, навыки рабочего, организация труда и др.

Один из недостатков работы мобильных средств механизации – большее загрязнение навозного прохода, чем при работе стационарных установок. Загрязнение можно значительно снизить за счет достаточного количества хорошей подстилки и высокой культуры труда. Чтобы холодный воздух не проникал в коровник при удалении навоза зимой, необходимо создавать воздушные тепловые завесы.

Загрязнение воздуха коровника выхлопными газами трактора наблюдается при запуске или работе трактора с не отрегулированным двигателем и при плохой вентиляции. Поэтому надо ставить соответствующие нейтрализаторы. К шуму трактора коровы быстро привыкают, и он их мало беспокоит.

Рис. 2.1 Классификация устройств для удаления навоза из помещений.

Стационарные установки включают в себя скребковые транспортеры кругового и возвратно-поступательного движения, а также канатно-скреперные установки и подвесные дороги.

Скребковый транспортер типа ТСН (рис. 2.2) состоит из горизонтального и наклонного транспортеров, имеющих индивидуальные приводы и работающих независимо друг от друга.

Горизонтальный транспортер, устанавливаемый в навозном канале животноводческого помещения, включает в себя шарнирную разборную цепь с прикрепленными к ней скребками, поворотные звездочки и натяжное устройство. Цепь приводится в движение от электродвигателя мощностью 4 кВт через клиноременную передачу и редуктор.

Типы уборочных транспортеров

Рис. 2.2. Скребковый транспортер ТСН-3,0Б

1 – поворотное устройство; 2 – горизонтальный транспортер; 3 – монтажное устройство горизонтального транспортера; 4 – привод горизонтального транспортера; 5 – наклонный транспортер; 6 – натяжное устройство наклонного транспортера; 7 – привод наклонного транспортера.

Наклонный транспортер имеет два канала, в которых движется замкнутая цепь со скребками. Он грузит навоз в транспортные средства и обычно устанавливается в торце животноводческого помещения, в тамбуре. Под верхним концом транспортера располагают тракторную тележку.

При работе транспортера ТСН навоз, сброшенный в канал, передвигается в нижний поворотный сектор наклонного транспортера и подается им в тракторную прицепную тележку.

В процессе эксплуатации регулируют натяжение цепи транспортера. Слабо натянутая цепь соскакивает с поворотных и ведущей звездочек, находит на ведущую звездочку, вызывая неравномерное движение (рывки) и преждевременный выход транспортера из строя. Натягивают цепь специальным устройством. Транспортер марки ТСН-160 имеет автоматическое натяжное устройство.

Нельзя сбрасывать навоз на неподвижную ветвь транспортера, так как в этом случае при пуске транспортера резко перегружаются цепь и механизмы привода. Кроме того, могут подниматься скребки транспортера, что значительно снижает его производительность и ухудшает качество работы.

Особое внимание уделяют обслуживанию наклонного транспортера, находящегося за пределами животноводческого помещения и работающего в более тяжелых условиях, особенно при низких температурах. Сначала включают наклонный транспортер, затем горизонтальный. Выключают транспортеры в обратном порядке.

Штанговые скребковые транспортеры возвратно-поступательного движения используют для удаления навоза из коровников, свинарников, птичников. Часто аналогичные транспортеры применяют для раздачи кормов. Эти транспортеры менее металлоемки и более надежны по сравнению с транспортерами кругового движения. Шарнирное крепление скребка облегчает его замену и позволяет при перестановке упоров изменять направление движения транспортируемой массы. Гибкая связь между штангами дает возможность устанавливать их в различных плоскостях и использовать каждую штангу со скребками для различных технологических операций. Благодаря возвратно-поступательному движению скребков транспортируемый материал подается к месту назначения с минимальным перемещением. В результате значительно уменьшаются нагрузки на рабочие органы транспортера и сокращается продолжительность его работы.

Рис. 2.3. Типы скреперов:

а – короб; б – стрела; в – каретка; г – лопата; 1 – направляющая; 2 – короб; 3 – шарнир; 4 – тяговый орган; 5 – стенка; 6 – тяга; 7 – упор; 8 – тяговый крюк; 9 – опорный ролик; 10 – рама; – поворотная лопасть;12 – шарнир; 13 – скребок; 14 – рама; 5 – тяговый крюк; 16 – зажим; 17 – тяга; 18 – трос; 19 – шарнир; 20 – скребок; 21 – цепь.

Скреперные установки, движущиеся также возвратно-поступательно, применяют для удаления навоза из помещений, транспортировки его к навозоприемникам (на свиноводческих фермах) и одновременной погрузки в транспортные средства (на фермах крупного рогатого скота). Такие установки просты в изготовлении, надежны в работе, легко приспосабливаются к неровностям дна канала, менее металло- и энергоемки. Недостатки установок – недолговечность и трудность соединения троса при разрыве, сложность монтажа наклонной части навозных каналов.

Установка состоит из скреперов, троса, приводного и натяжного устройства. Скреперы устанавливают в навозные каналы шириной 40... 70 см и глубиной до 50 см на направляющих из уголковой стали, проложенных по дну канала.

Приводное устройство состоит из электродвигателя, редуктора и тросовой лебедки.

В навозных каналах протягивают трос диаметром 10... 15 мм, к которому крепят скреперы. Для уборки навоза применяют скреперы различных конструкций (рис. 2.3).

Наиболее распространены скреперы типа "стрела" (в установках УС) и типа "каретка" (в установках ТС-1 и УВН-800).

Скреперные установки используют при уборке навоза из помещений для привязного содержания крупного рогатого скота (УС-10, УС-15 и УС-250) и при уборке бесподстилочного навоза из под щелевых полов в свинарниках (УС-12 и УСП-12).

Рис. 2.4. Скреперная установка УС-15: 1 – привод; 2 – поворотное устройство; 3 – ползун; 4 – скребок; 6 – цепь

Установка УС-15 (рис. 2.4) стационарная возвратно-поступательного движения, обслуживает 100 коров и комплектуется двумя скреперами для уборки навоза по двум открытым навозным проходам шириной 1,8... 3,0 м и высотой 0,2 м. Она выпускается в трех исполнениях в зависимости от места выгрузки навоза в один конец, в оба конца или посередине животноводческого помещения. Максимальная производительность установки составляет 1,5 т/ч при влажности навоза 88 %. Рабочие органы приводятся в движение от электродвигателя мощностью 3 кВт.

Установка состоит из следующих основных частей привода с механизмом реверсирования, рабочих органов (скреперов, дельта-скребков) с натяжными устройствами, поворотных устройств, цепи и щита управления. Дельта-скребок представляет собой упрощенный скрепер типа "стрела". Скребки скрепера смонтированы на шарнирах и выполнены составными: каждый из них имеет неподвижную и более узкую подвижную части, что позволяет раздвигать скребки на ширину до 3 м. На конце скребков находятся резиновые чистики, в процессе работы плотно упирающиеся в стенки прохода. По мере износа чистики выдвигают или поворачивают другой стороной.

Установка состоит из следующих основных частей привода с механизмом реверсирования, рабочих органов (скреперов, дельта-скребков) с натяжными устройствами, поворотных устройств, цепи и щита управления. Дельта-скребок представляет собой упрощенный скрепер типа "стрела". Скребки скрепера смонтированы на шарнирах и выполнены составными: каждый из них имеет неподвижную и более узкую подвижную части, что позволяет раздвигать скребки на ширину до 3 м. На конце скребков находятся резиновые чистики, в процессе работы плотно упирающиеся в стенки прохода. По мере износа чистики выдвигают или поворачивают другой стороной.

Установка УС-200 предназначена для обслуживания 200 коров, имеет длину контура 250 м и оборудована четырьмя скреперами. Установка на 90 % унифицирована с установкой УС-15 и работает по такому же принципу.

Скреперная установка УСП-12 (рис. 2.5) оборудована тремя скреперами, закрепленными на рабочей ветви. Холостая ветвь расположена над рабочей на поддерживающих роликах. Для нормальной работы ветвей установка оборудована автоматическим натяжным устройством. Длина контура установки 480 м, производительность 12 т/ч, мощность, электродвигателя 4 кВт.

Рис. 2.5. Схема установки УСП-12:

1 – приводная станция; 2 – шкаф управления; 3 – натяжное устройство; 4 – навозоприемник; 5 – скрепер; 6 – свинарник; 7 – поперечный канал; 8 – поддерживающий ролик; 9 – полоса; 10 – тяговая цепь; 11 – обводной блок; 12 – скреперные установки для удаления навоза из свинарников.

На двух рабочих ветвях установки УС-12 смонтированы 8 скреперов и 4 натяжных устройства. Во время работы на каждой ветви, движущейся возвратно-поступательно по каналам свинарника, скреперы работают попарно. Производительность установки 12 т/ч, мощность электродвигателя – 3 кВт,

Установку ТС-1 применяют в свинарниках-откормочниках в сочетании со щелевыми полами.

В навозном канале, перекрытом щелевыми полами, размещают несколько скреперов так, чтобы расстояние между ними не превышало рабочего хода. Один скрепер передает навоз к другому за счет взаимного перекрытия их хода. Обычно скреперные установки ТС-1 транспортируют навоз к сборнику и работают с ковшовыми погрузчиками НПК-30 и фекальным насосом.

В канале асимметричного сечения стенка со стороны стойл почти вертикальная, а противоположная – пологая (30... 60°), так как на нее навоз почти не попадает. Дно лотка должно быть ровным и гладким. Лучше всего для этих целей использовать асбестоцементные трубы длиной 4... 10 м, разрезая их вдоль. Внутреннюю поверхность труб рекомендуется зачищать, чтобы уменьшить трение навоза о дно.

Дно лотков в месте выхода имеет обратный уклон, образуя порожек высотой до 9 см. При большом уклоне после открытия заслонки жидкий навоз быстро вытекает, а густой остается в лотке, при малом уклоне навоз плохо течет по лотку. Поэтому уклон должен составлять примерно 0,5... 1,5 %. При большой длине лотка (больше 20... 30 м) его рекомендуется перегораживать двумя заслонками.

Основной недостаток лотково-отстойной системы навозоудаления – сильное выделение сероводорода при спуске навоза. Поэтому применение такой системы, несмотря на то, что технически она работает удовлетворительно, ограничено.

В комбинированной (рециркуляционно шлюзовой) системе при опорожнении лотков осуществляется смыв навоза жижей.

Самотечная (самосплавная) система основана на использовании вязко-пластических свойств жидкого навоза. Толщина слоя навоза по длине канала увеличивается в сторону, противоположную его движению. Подпор, создаваемый разностью толщины слоя, является движущей силой, которая перемещает навоз по каналу.

При непрерывном самотечном удалении навоза в канале нет шибера, дно канала не имеет уклона или, наоборот, поднимается на 1... 2° в сторону движения навоза. Если канал горизонтальный, в конце его делают выступ высотой 10... 15 см для поддержания постоянного уровня скапливающейся на дне канала жидкости. Выступ представляет собой влагонепроницаемую стенку или металлическую шиберную заслонку. Очищают канал и промывают по мере необходимости.

От правильного выбора глубины h канала зависит состояние подпора, необходимого для непрерывного стекания навоза. Для подсчета h (м) можно воспользоваться следующей формулой;

h =kl + 0,2, (3.1)

где k – уклон поверхности слоя навоза;

l – длина канала, м;

0,2 – высота слоя навоза на выходе из канала, м.

На практике принимают следующие размеры канала; длина 23... 50 м, ширина 0,8 м и более, минимальная глубина р,6 м. При этом чем гуще навоз, тем короче и шире должен быть канал.

Гравитационная система в основном аналогична самосплавной, однако имеет и свои особенности. Навозный канал в этом случае имеет сечение 150x180 см и может быть практически любой длины (до 80... 100 м). Дно канала чистое и абсолютно горизонтальное. Перед выходом в поперечный канал коровника дно каждого продольного навозного канала перекрывается переливным порожком высотой 50 см.

Все самосплавные способы удаления навоза из помещений особенно эффективны при привязном и боксовом способах содержания животных без подстилки, на теплых керамзито-бетонных полах или с применением резиновых ковриков.

Навозоудаление

Системы навозоудаления в коровниках.

Навозоудаление - задача, поставленная перед проектировщиками коровников и других животноводческих комплексов, которая должна быть решена с максимальной отдачей. Система навозоудаления способствует созданию микроклимата на молочной ферме, а также является ее неотъемлемой частью, влияя на санитарно-гигиеническое состояние помещения.

Сбор навоза способствует, помимо вышеперечисленных факторов, повышению рентабельности животноводческого предприятия (коровника), так как коровий навоз является прекрасным удобрением, в отличии от птичьего помета или экскрементов свиней.

При проектировании систем навозоудаления важную роль играют такие факторы как вид животного (взрослые коровы, телята, свиньи), тип кормов, вода, а также материал и количество подстилки.

Для правильного приготовления и хранения навоза при каждой животноводческой ферме должно быть построено навозохранилище.

Строят его на расстоянии не менее 200 метров от жилых помещений и, как правило, на участке, расположенном ниже животноводческих, жилых и производственных помещений. Нельзя строить навозохранилища вблизи колодцев, на участках, затопляемых дождевыми или талыми водами.

Размер навозохранилища зависит от количества скота, длительности стойлового его содержания и срока хранения навоза в навозохранилище. Если хранение навоза длится 2.5--3 месяца, то площадь навозохранилища из расчета на одну голову крупного рогатого скота по дну должна быть не меньше 1,5--2 квадратных метров, ширина по дну не меньше 9 метров, глубина не больше 1 метра. Вынутую из котлована землю насыпают валом высотою в 0,5--0,7 метра вдоль длинных сторон навозохранилища. По узким сторонам на всю ширину хранилища устраивается пологий спуск для въезда и выезда.

При глинистом грунте дно котлована хорошо утрамбовывают, покрывают слоем песка и выстилают булыжником, щебнем, гравием или битым кирпичом. При песчаном грунте дно утрамбовывают жирной глиной слоем в 20 сантиметров. Стенки котлована укрепляют кирпичом, камнем или деревом.

При навозохранилище устраивают колодец для сбора жижи.

Существуют два основных типа навозохранилищ -- котлованный и надземный. В котлованном навозохранилище жижесборник устраивают за земляным валом и соединяют его с навозохранилищем деревянной или керамиковой трубой. Дно навозохранилища делают с небольшим уклоном в сторону жижеприемника.

Дно площадки надземного навозохранилища тоже делают непроницаемым и укрепляют его камнем, кирпичом, булыжником. Вокруг навозохранилища, исключая въезд и выезд, устраивают каменный или деревянный борт высотою 0,5--0,7 метра.

Система навозоудаления с применением транспортера.

Удаление навоза механическим способом, с применением транспортера применяется в коровниках с содержанием скота на глубокой подстилке. В этом случае образуется густой навоз, навозная масса, в котором содержание сухого вещества достигает 18-20%. Навоз удаляется с помощью транспортера, расположенного вдоль стойл.

Навозоуборочные транспортёры скребковые ТСН.

Предназначены для удаления навоза из помещений животноводческой фермы. Навозоуборочный скребковый транспортёр состоит из металлических пластин (скребков), закреплённых на бесконечной цепи. Модели ТСН-2Б, ТСН-3Б, ТСН-160 различаются производительностью, длиной и скоростью движения рабочего органа. Ознакомиться с устройством.

Установки навозоуборочные скреперные УСГ.

Установки скреперные предназначены для уборки навоза крупного рогатого скота из открытых навозных проходов шириной от 1800 до 3000 мм при боксовом и комбибоксовом содержании скота. Установка УСГ-3 применяется в помещениях длиной до 80 метров, УСГ-4 в помещениях до 114 метров.Установки комплектуются четырьмя рабочими органами, что позволяет осуществить выгрузку навоза как в торце, так и в середине помещения. Уборка навоза при помощи скреперной установки производится 4-6 раз в сутки. Продолжительность одной уборки 40 минут.

Общая информация о системах навозоудаления.

Система уборки и транспортировки навоза за пределы производственных помещений должна отвечать следующим требованиям: обеспечивать постоянную и легко поддерживаемую чистоту в помещениях для содержания животных, а также проходов и ограждений; ограничивать образование и проникновение вредных газов в зону обитания животных; быть удобной в эксплуатации и не требовать больших затрат труда на управление, ремонтные и санитарно-профилактические работы; не допускать проникновение заразных начал с навозом из одной секции в другую.

Системы удаления навоза разделяют на механические и гидравлические. Механически навоз можно убирать стационарными и мобильными средствами или комбинированно: мобильными - из навозных проходов в поперечные каналы; стационарными - из поперечных каналов в навозоприемники или в тракторные прицепы.

К стационарным навозоуборочным средствам относятся скребковые транспортеры кругового движения (модели ТСН-2Б, ТСН-3Б, ТСН-160) и скреперные установки возвратно-поступательного движения (модели УСГ-3 и УСГ-4). Кроме названных средств, существует модификация навозоуборочного транспортера ТСН-160 для уборки навоза из поперечных каналов - конвейер навозоуборочный поперечный КНП-10. Предусмотрены также модификации скреперной установки для уборки навоза из-под щелевых полов и комплект оборудования каналов гидравлических систем.

Цепные навозоуборочные транспортеры применяются только при привязном содержании животных. Скреперные установки могут применяться как при привязном, так и при беспривязном способах содержания с использованием подстилки и без нее. В случаях использования скреперных установок при привязном бесподстилочном содержании коров для сокращения затрат труда на очистку стойл и проходов длина стойл должна быть сокращена до 1500-1650 мм, а навозоприемный лоток расширен до 550 мм. При этом высота переднего края кормушки не должна превышать 250 мм с тем, чтобы лежа корова могла свободно держать голову над кормушкой. Фиксация животных в необходимом положении достигается применением разделителей и соответствующей конструкцией ограждения кормушки. В оборудованных таким образом помещениях затраты ручного труда на очистку стойл сокращаются в 2 раза.

Если сборный поперечный коллектор расположен в торце помещения, то приводные станции скреперных установок следует размещать в том же торце за поперечным коллектором. В противном случае увеличивается усилие в тяговой цепи на 25 % и ускоряется ее износ.

Для того чтобы уменьшить загрязнение навозом приводной станции установки, над поперечным коллектором целесообразно установить холостую звездочку, которая, входя с цепью в зацепление, очищает ее от налипшего и застрявшего между звеньями навоза. В этих же целях участок направляющего желоба над поперечным коллектором делают без дна.

Места сброса навоза в поперечный канал лучше всего выполнять в виде открытых огражденных люков шириной 400 мм, а длиной на 200 мм больше ширины лотка. Если устройство открытых люков в конкретных условиях невозможно, то канал перекрывают шарнирно закрепленной крышкой, приподнимаемой автоматически при подходе скребка скреперной установки. С этой целью скребок оборудуют клином, выступающим вперед по ходу скребка на 800-1000 мм.

Транспортировку навоза вдоль поперечных каналов осуществляют транспортерами ТСН-3Б, а также установками УСГ-3, УСГ-4. Установка УСГ-4 благодаря большой длине может собирать навоз из двух или более рядом стоящих животноводческих помещений. В этом случае участки канала между помещениями должны быть надежно утеплены на зимний период. Кроме того, необходимо предусмотреть подачу внутрь каналов теплого воздуха из животноводческого помещения или от калорифера для предотвращения замерзания в них массы.

Скребковые транспортеры кругового движения.

Транспортер скребковый навозоуборочный ТСН-3Б. Предназначен для уборки навоза из животноводческих помещений и погрузки его в транспортные средства. Состоит из горизонтального и наклонного транспортеров, каждый из которых имеет свою приводную станцию, и шкафа управления. Горизонтальный транспортер, состоящий из кованой цепи со скребками, поворотных устройств и приводной станции, размещается в открытом бетонированном лотке, внутренняя стенка и дно которого облицованы досками. Натяжение цепи горизонтального транспортера осуществляется путем перемещения подвижной рамы приводной станции. Поворотные устройства устанавливаются за пределами стойл для животных на расстоянии не менее 500 мм. В случае размещения поворотных устройств в пределах крайних стойл устройства закрывают съемными щитами. Наклонный транспортер имеет такую же, как у горизонтального, кованую цепь со скребками, металлический желоб с опорной стойкой, поворотное устройство и привод. Натяжение цепи регулируется перемещением привода. Транспортер устанавливается под углом к горизонту не более 30 ° и обеспечивает подачу навоза на высоту 2680 мм от нулевой отметки пола коровника. Скорость движения цепи наклонного транспортера значительно выше, чем горизонтального, что обеспечивает выгрузку жидкого навоза. Высота помещения, в котором устанавливается наклонный транспортер, должна быть не менее 3350 мм. При температуре воздуха ниже - 10 °С это помещение должно отапливаться. Транспортер скребковый навозоуборочный ТСН-160. Предназначен для уборки навоза из животноводческих помещений с одновременной погрузкой его в транспортные средства на фермах крупного рогатого скота во всех климатических зонах страны. Состоит из самостоятельных горизонтального и наклонного транспортеров и шкафа управления. Горизонтальный транспортер состоит из круглозвенной термически обработанной цепи с укрепленными на ней металлическими скребками, автоматического натяжного и поворотных устройств и привода, включающего электродвигатель, двухступенчатый редуктор с передаточным числом 38, 86 и ременную пятиручьевую передачу. Горизонтальный транспортер укладывается в бетонный лоток, внутренняя часть дна которого армируется стальной полосой 4х20 мм. Наклонный транспортер включает такую же, как у горизонтального, круглозвенную цепь со скребками, металлический желоб с опорной стойкой, поворотное и натяжное устройства и привод, состоящий из электродвигателя и двухступенчатого цилиндрического редуктора с передаточным числом 27, 85. При температуре воздуха ниже -10 °С помещение, в котором размещается наклонный транспортер, должно отапливаться. Наклонный транспортер устанавливается под углом не более 30 ° к горизонту и обеспечивает подачу навоза на высоту 2650 мм от нулевой отметки пола коровника. Высота помещения, в котором устанавливается транспортер, должна быть не менее 3350 мм.

Дойные коровы выделяют 20 л мочи в сутки и кала 35 кг в сутки. Таким образом можно рассчитать количество выделяемых коровами навоза за год:

Мочи- 20 л/сутки*144 головы*250 дней=720000 л.

Кала- 35 кг/сутки*144 головы* 250 дней =1260000 кг.

Итого:1980000 л.

В проектируемом помещении в качестве подстилки будет использована соломенная резка. На стойловый период ее потребуется:

4кг/ сутки на голову* 144 головы*250 дней=144000 кг.

Таким образом, выбор системы навозоудаления осуществляется с учетом условий содержания скота и бюджета на строительство или реконструкцию комплекса, а также планирования энергозатрат на содержание.

Организованное навозоудаление в коровниках, позволяет поддерживать там правильные санитарно-технические условия. Чистота в хлевах и на складе обеспечивает качественную работу обслуживающего персонала и способствует функциональности всего животноводческого комплекса в целом. Проектирование различных устройств для сбора навоза и его хранения должно помочь обустраивать агрокомплексы должным образом. При этом учитывается вид животного, кормов и подстилок. Обязательно требуется строительство навозохранилища.

Смысл удаления навоза

Содержание крупного рогатого скота требует немалых усилий в процессе очистки мест, где они базируются. Уборка складских помещений тоже должна быть регулярной. Если эту деятельность запустить, то нечистоты будут накапливаться с усиленной быстротой по всем площадям. Такая обстановка вызывает неудобства у персонала при работе со скотом. Если присутствует антисанитария, то это большой риск развития заболеваний у животных и людей.

Эти проблемы являются первостепенными и должны подталкивать владельцев ферм сооружать системы навозоудаления в коровниках. Следующая причина для подобных действий не менее важна. Навоз является хорошим удобрением и обогащает почву азотом, фосфором, калием. Его использование в личных угодьях помогает избежать дополнительных затрат. Также можно наладить сбыт отходов жизнедеятельности, что даст дополнительную прибыль агрокомплексу.

Различные приспособления для удаления навоза из коровника настолько усовершенствованы, что выполняют работу намного качественнее и быстрее, чем ручным способом. Каждый комплекс может подобрать подходящую систему, в зависимости от масштабов производства.

Способы очищения помещений

Системы навозоудаления в коровниках бывают механическими и гидравлическими.

Вот несколько разнообразных вариантов:

• машины, работающие при помощи цепного или шнекового транспортера;
• дельта-скреперный вид оборудования;
• самосплавные системы;
• система гидросмыва.

Следует учесть, что коровники могут быть привязного и беспривязного содержания. Соответственно, и оборудование устанавливается, исходя из этого. Также нужно учитывать площадь помещений, потому что некоторые системы подходят лишь для небольших предприятий. Навозоуборочный механизм может устанавливаться в конюшне, в сооружениях для свинарников и при содержании КРС и МРС. Ниже рассмотрим каждый вариант уборочных систем более подробно.

Транспортеры для уборки загрязнений

Уборка навоза в коровниках при помощи транспортеров предполагает сухие смеси примерно в 20%, а влажность должна быть примерно 80%.При этом он устанавливается продольно стойлам и бывает цепным или шнековым. Предприятия должны быть с ограниченным потреблением энергии.

Цепной транспортер устанавливается на фермах с привязным содержанием животных. Он позволяет убирать подстилочный навоз и одновременно грузить его в транспортные средства. Транспортер имеет две основные части — горизонтальную, которая очищает навозный канал и наклонную, которая принимает сырье и грузит в машину. Система может обслуживать до 110 стойл.

Шнековый транспортер доставляет отходы жизнедеятельности коров из специального канала коровника в навозонакопитель или транспортное средство. Устройство конструируется продольное или поперечное и работает обоюдно с системой, которая переносит навоз в канал из зоны дефекации скота.

Дельта-скреперное оборудование

Система может использоваться, даже если животные содержатся без привязи. Комплекс агропрома может занимать абсолютно любые площади.

Во время уборки навоз собирается раскрытыми скребками. Они движутся по открытым проходам и достигают поперечного канала. Этот способ очень эффективный и устройство может устанавливаться в любой проход. Для животных система не представляет никакой опасности. Особое преимущество заключается в том, что оборудование способно работать постоянно и потреблять небольшое количество энергии. Это огромный плюс зимой, когда на улице минусовые температуры, так как экскременты не успеют застыть.

Скрепер состоит из четырех рабочих органов, что позволяет ему вычищать навоз по всему периметру помещения: с середины и с его краев. Действие осуществляется за счет возвратно-поступательных движений скребка (скрепера), который есть на каждой ветви контура.

Гидравлическая система

Такой способ считается наиболее усложненным и энергоемким. Во время уборки влажность в коровнике достигает максимальной отметки, так как при работе используется большое количество воды. В крупных агрокомплексах гидравлическая система нецелесообразна. Для многих она покажется дорогостоящей, так как требуются резервуары для жидкого навоза и сооружения для очищения.

В целом, гидросмыв обеспечивает хорошую обстановку на ферме и своеобразную дезинфекцию коровника. Это помогает избежать различных заболеваний. В систему входит бак с водой, водный канал, закрытый решеткой, заслонка, которая не дает стекать фекалиям за пределы канала, а также сборная емкость с противоположной стороны. Материалы должны быть качественными и долговечными.

С помощью такого способа навоз проталкивается через щели в полу и попадает в каналы. Оттуда смывается напором воды. В разжиженном виде он может использоваться также для полива земли с насаждениями. Жидкая фракция создает удобрение, которое включает в себя азот и другие важные элементы.

Гидравлическая система применяется на фермах КРС и свинокомплексах. Содержание животных должно быть бесподстилочным.

Самосплавный способ тоже можно отнести в гидравлическому направлению. Навозоудаление на фермах КРС устанавливают по специальной схеме. В коровнике под уклоном прокладываются трубы-каналы с обязательным скользким покрытием. После этого устанавливаются тройники с заглушками. Жижа по каналам, заполненным частично водой, продвигается к навозосборнику.

Переработка навоза

Сельскохозяйственные предприятия, имеющие большие поголовья КРС должны наладить не только систему сбора навоза, но и его переработку. Использование этого сырья должно начинаться после процесса сепарации — удаление твердых частиц из жидких стоков отходов. И делается это заранее, чтобы избежать загрязнения окружающей среды.

Как уже говорилось выше, навоз, а особенно его жидкая фракция, имеет в своем составе соединения азота, фосфора, калия. Это значит, что он способен заменить какие-либо химические удобрения.

Специальные технологические системы созданы для того, чтобы перерабатывать навоз из фермерских комплексов. Сюда входит перемешивание с помощью миксера, погружной насос с измельчающим механизмом, сепаратор для отжима жидкого навоза. Так, сырье обогащается соединениями азота и другими важными элементами. После всего процесса жидкость сохраняется в навозонакопителе, а твердая фракция идет на компостирование или на производство подстилок в коровники.

Если статья понравилась, то ставьте лайк.

Ждем комментариев на тему уборки навоза в помещениях, где содержится КРС и какой способ наиболее оптимальный.

Важным вопросом при ведении животноводческого хозяйства является выбор эффективного способа удаления навоза из помещений . Вариантов здесь может быть несколько. При этом критерии отбора не только качество процесса, но и количество расходуемой воды или других ресурсов, удобство использования навоза впоследствии (для удобрения).

Механический способ удаления

Предполагает, что удаление из коровника, свинарника, овчарни будет осуществляться за счет применения различных транспортеров для удаления навоза: скребковых кругового действия, штанговых, скреперов возвратно-поступательного действия. Действует это так , в конце здания, например, коровника, располагают навозные канавки; в них – цепь с присоединенными к ней скребками движется за счет электродвигателя; навоз, попавший в канавку, перемещается скребками.

НО: такие средства имеет смысл применять только в больших животноводческих хозяйствах, например, на больших фермах крупного рогатого скота при стойловом и при стойлово-пастбищном содержании с применением подстилки, на свиноводческих предприятиях, в свинарниках-маточниках.

Хранение навоза под полом

Удаление навоза на ферме таким способом требует особых щелевых полов в помещениях, где содержат животных. Навоз проваливается либо протаптывается сквозь щели в хранилище под полом. Для такого пола используют решетки из чугуна или из железобетона . По мере накопления навоза его убирают (несколько раз в год). Часто этот способ применяют в коровниках.

НО: строительство помещений со щелевыми полами и подпольным хранилищем навоза обходится дороже, чем обычного.

Уважаемые посетители, сохраните эту статью в социальных сетях. Мы публикуем очень полезные статьи, которые помогут Вам в вашем деле. Поделитесь! Жмите!

Гидравлический способ

Он предполагает два варианта: смывная система и самотечная (ее рассмотрим отдельно).

Гидравлические системы удаления навоза бывают следующие:

• прямого смыва,
• рециркуляционная,
• отстойно-лотковая,
• рециркуляционно-лотковая,
• лотково-смывная,
• самотечная.

При этом разжиженный навоз также используют для удобрения, для полива. А рециркуляционная система предполагает, что жидкая фракция будет использована для гидросмыва.

НО: гидравлический способ достаточно дорогостоящий, т.к. необходимо иметь специальные резервуары для разжиженного навоза, очистные сооружения, при этом еще и большой расход воды.

Самотечная система

Ее суть в том, что продвижение навозной массы проходит по слою навозной жижи. Для этого делают навозные каналы со скругленными краями, они должны быть сделаны каскадом, т.е. иметь несколько порогов, а уровень должен постепенно снижать при приближении к навозосборнику. Канал на 10-15 см глубины заполняют водой.

НО: также не везде можно применить этот способ. Так, самотечная система периодического действия подойдет любому животноводческому предприятию, где содержание животных бесподстилочное. В то время как система непрерывного действия применяется в свинарниках, когда кормление проходит без использования силоса, зеленой массы, только сухими и текучими кормами; в условиях содержания крупного рогатого скота и кормления его силосом, корнеплодами, зеленой массой, жомом, но без использования подстилки.

И немного о секретах...

Вы когда-нибудь испытывали невыносимые боли в суставах? И Вы не понаслышке знаете, что такое:

• невозможность легко и комфортно передвигаться;
• дискомфорт при подъемах и спусках по лестнице;
• неприятный хруст, щелканье не по собственному желанию;
• боль во время или после физических упражнений;
• воспаление в области суставов и припухлости;
• беспричинные и порой невыносимые ноющие боли в суставах...

А теперь ответьте на вопрос: вас это устраивает? Разве такую боль можно терпеть? А сколько денег вы уже "слили" на неэффективное лечение? Правильно - пора с этим кончать! Согласны? Именно поэтому мы решили опубликовать эксклюзивное интервью с профессором Дикулем , в котором он раскрыл секреты избавления от болей в суставах, артритов и артрозов.
