Для ремонта домашней электропроводки или бортовой сети автомобиля всегда требуется знать, как прозвонить провода мультиметром. Этот прибор тестирует целостность, исправность кабеля, им можно изоляции и действующее напряжение в домашней электросети. Это незаменимый измеритель для монтажа проводки и практической реализации электротехнических проектов.

Настройка и подготовка мультиметра

Для правильной работы с мультиметром нужно его настроить. Это значит, что нужно выбрать величину, предполагаемую к измерению, и предел ее функционирования, то есть то значение, за которое она не будет выходить.

Символы на лицевой панели измерителя

Мультиметром можно производить проверку различных электротехнических величин: силы тока, напряжения, сопротивления, частоты. Также с его помощью производится тестирование работоспособности различных радиоэлементов: резисторов, конденсаторов, диодов и транзисторов. Сама часть слова «мульти» подразумевает наличие нескольких типов измерений. Для выбора этих типов на передней панели тестера предусмотрена ручка, поворотом которой можно выбрать необходимую величину.

Существует тип мультиметров более высокого класса, например, Agilent, выбор величин измерения в котором производится не поворотной ручкой, а кнопками. Для выбора величины достаточно нажать на соответствующую этой величине кнопку.

В большинстве случаев символы, изображенные на корпусе мультиметра, изображают принятые в физике обозначения электротехнических величин либо условно-графические обозначения радиоэлементов, предполагаемых к тесту. На лицевой панели можно встретить такие символы:

• U - символ напряжения;
• В - обозначает вольты, это тоже мера напряжения;
• I - это ток, при установке ручки на это обозначение будет измерена сила тока;
• А - амперы, мера силы тока;
• Ω, R - символ сопротивления;
• Ом - мера сопротивления, Омы;
• -| |- - таким значком указывается конденсатор, мультиметр измерит его емкость;
• Диоды и транзисторы тоже маркируются на корпусе тестера своими условно-графическими обозначениями.

Но не только измеряемые величины обозначены на лицевой панели тестера: отверстия для подключения щупов тоже имеют свои обозначения. Одно из гнезд измерителя будет всегда занято черным щупом. Это общее отверстие, оно обычно промаркировано надписью COM, что значит «общий». Кроме него, у мультиметра есть два или три рабочих отверстия, предназначенные соответственно для измерения напряжения, малого тока и большого тока.

Гнездо, отмеченное знаком U, Ω, Hz предназначено для замеров сопротивления, напряжения и частоты, а также для теста различных радиоэлементов. Сюда же нужно устанавливать щуп для прозвонки проводов и кабелей на обрыв.

Отверстие с надписью мА (mA) используется для проверки малых токов (до 1 ампера), а с надписью А (10 А) нужно для измерения высокого ампеража.

Также возле значков напряжения и тока находятся символы ~ или -. Это обозначает характер измеряемой величины: постоянный или переменный ток или напряжение.

Пределы измеряемых величин

Кроме обозначений величин проверяемых параметров, на лицевую панель мультиметра нанесены обозначения пределов измерений. В более совершенной аппаратуре этих надписей нет, так как электроника тестера сама выбирает предел, исходя из подаваемого ей на вход сигнала. Однако большинство мультиметров предполагает ручную настройку пределов измерений.

Обычно пределы заданы числами, кратными 2: 2, 20, 200… Таким образом, при выборе предела следует руководствоваться правилом: выбирать ограничение выше измеряемого, но одного порядка. Например, для измерения напряжения в домашней электросети (в розетке) нужно выбрать режим измерения переменного напряжения и предел измерения 2000 вольт. А для прозвонки проводов мультиметром нужно выбрать режим сопротивления и минимальный предел измерений 2 Ом. Однако для длинных кабелей требуется больший предел измерений - 20 Ом. Дополнительно можно включить кнопкой звуковой сигнал, который подается при возникновении короткого замыкания (наличия цепи).

Подключение тестера

Для проверки параметров электроцепей и прозвонки мультиметром проводов и кабелей необходимо правильно подключить измеритель в тестируемую цепь. При проверке на целостность цепи проверяется необходимый участок, заключенный между выводами измерителя. Поэтому тестер подключается к выводам цепи. Если измеряется напряжение, мультиметр нужно подключить параллельно участку, на котором проверяется напряжение.

При измерении тока мультиметр нужно подключить последовательно в разрыв тестируемой цепи, например, между выводом источника питания и клеммой нагрузки.

Проверка параметров электроцепи

При проверке электрических цепей можно тестировать многие их параметры. Это и ток, и напряжение в сети, и частота сигнала. Но для определения исправности требуется только прозвонить цепь на целостность и проверить сопротивление изоляции. И то, и другое можно выполнить мультиметром.

Для того чтобы знать, как прозванивать мультиметром электрическую проводку, нужно правильно настроить измерительный прибор и верно выполнить действия по измерению. Для проверки целостности провода нужно:

Таким же образом тестируются провода в автомашине и шлейфа различных электронных приборов.

Кроме проверки целостности, провода тестируются на сопротивление изоляции. Это тоже можно сделать мультиметром:

1. Щупы остаются в тех же отверстиях, как и при проверке целостности;
2. Режим измерения выбирается тот же - проверка сопротивления;
3. Предел измерения нужно выбрать наибольший - 20 или 200 мегаом;
4. Прикоснуться щупами к разноименным жилам кабеля: к фазному и нулю или к фазному и экрану. В автомобиле это масса и сигнальная жила;
5. На экране должно оставаться показание бесконечности, если вместо этого какое-либо значение, значит, где-то есть замыкание. Изменяющиеся значения говорят о помехах в сети.

Кроме обычных проводов, существуют высоковольтные провода, выдерживающие большие нагрузки по току и напряжению. К ним относятся свечные провода в машинах. По ним протекает ток, который требуется при запуске двигателя, такой ток достигает 80−150 ампер. Знать, как проверить высоковольтные провода мультиметром, требуется при диагностике электроники автомобиля. Прозвон этих проводов происходит по указанной схеме , с тем отличием, что необходимо установить больший предел измерения сопротивления. Обычно этот предел нужно установить на уровне 20 килоом.

После этого нужно найти концы провода и подключить к ним щупы мультиметра. На экране прибора будет отображено сопротивление этого провода. Оно должно быть в пределах от 1 до 10 кОм.

В грузовых машинах, а также в сетях, расположенных в местах, подвергающихся постоянному механическому воздействию, размещают проводники с экраном - бронью или бронепровода. В бронепроводе особенностью является только экран, выполненный из прочного металла. Проверить целостность и изоляцию бронепровода можно так же, как и у обычного, необходимо только иметь доступ к его концам и выводу экрана.

Требования безопасности

При любых проверках электрических сетей, находящихся под напряжением, необходимо выполнять требования техники безопасности. Нельзя работать без защитной изолированной обуви, а также лучше надевать резиновые перчатки. При проверках целостности и сопротивления изоляции электрических цепей нужно обязательно обесточивать сеть путем отключения автоматов, поэтому следует проводить все проверки в светлое время суток, так как при аварийном освещении и при свете фонарей можно работать только при возникновении чрезвычайной ситуации.

Если нужно найти неисправность оборудования или электрической проводки, одной из операций, которая выполняется в первую очередь, является прозвонка кабелей и проводов мультиметром (тестером) для проверки исправности цепи (отсутствия в ней разрывов), наличия короткого замыкания и определения её сопротивления (если это необходимо). Таким образом удаётся легко и достаточно быстро проверить на исправность лампу, утюг, выключатель, предохранитель, трансформатор. О том, как прозвонить провода мультиметром правильно, и пойдёт речь в этой статье.

Что нужно знать о приборе, чтобы прозванивать провода

Если вы планируете прозвонить проводку в квартире, нужно знать о мультиметрах несколько принципиально важных фактов. В первую очередь стоит отметить, что проверить провод можно самым простым прибором. Вполне подойдёт недорогая китайская модель с минимальными возможностями.

Но при этом удобнее всего использовать устройство, в котором есть сама функция прозвонки. Для того чтобы установить ручку прибора в соответствующее положение, необходимо повернуть её в направлении значка диода (как вариант, дополнительно может быть нанесено изображение звуковой волны). Это означает, что при проверке целостности провода при замыкании контактов прозвучит звуковой сигнал.

Но наличие звукового сопровождения совершенно необязательно для прозвонки проводов мультиметром. О том, что цепь разорвана, будет свидетельствовать единица на дисплее, показывающая, что уровень сопротивления между щупами выше, чем предел измерений. Если же на исследуемом участке повреждений нет, на экран будет выведено значение сопротивления, которое в идеале должно стремиться к нулю (при условии работы в бытовых сетях небольшой протяжённости).

Последовательность действий при прозвонке

1. Перед тем, как прозвонить цепь мультиметром, нужно повернуть ручку прибора в нужное положение.
2. Установить концы (измерительные провода) в соответствующие гнёзда. Чёрный провод в гнездо, обозначенное СОМ (иногда оно может быть обозначено «*» или знаком заземления), а красный – в гнездо, где указан знак Ω (иногда ставят знак R). Стоит отметить, что знак Ω может быть нанесён как отдельно, так и в сочетании с обозначениями других единиц измерения (V, mA). Это правильное положение измерительных проводов, которое позволит соблюдать полярность при проведении дальнейших измерений. Хотя если будет проверяться только целостность проводов, взаимное положение их на полученный результат никак не повлияет.
3. Включить прибор. Для этого может быть предусмотрена отдельная кнопка или включение может происходить автоматически при повороте ручки в нужное положение при выборе пределов измерения или режима работ.
4. Замкнуть измерительные концы между собой. Если прозвучит сигнал, значит, прибор исправен и готов к работе.
5. Взять проверяемый кабель или провод (предварительно его концы должны быть оголены от изоляции, зачищены до металлического блеска, удалена с поверхности грязь, окислы). Прикоснуться измерительными проводами к оголённым участкам проводника.
6. В случае целостности прозвучит сигнал, а показания прибора будут или равны 0, или укажут на значение сопротивления. Если на дисплее будет отображена 1 и не будет звукового сигнала, это означает, что проверенный проводник оборван.

Правила безопасной прозвонки с использованием мультиметра

прозвонка сетевого кабеля мультиметром

Работа с электричеством не допускает непрофессионализма, поэтому сложился определённый перечень правил, которые позволяют сделать её максимально точной, быстрой и безопасной.

1. Удобнее всего при прозвонке использовать на концах измерительных проводов специальные наконечники, которые получили более распространённое название «крокодилы». Они позволят сделать контакт устойчивым и освободят руки при проведении измерений.
2. При прозвонке всегда проверяемая цепь должна быть предварительно обесточена (необходимо удалить даже слаботочные батарейки). Если в цепи стоят конденсаторы, они должны быть разряжены закорачиванием. В противном случае при проведении работ прибор просто сгорит.
3. Перед тем как проверить целостность проводника большой длины при проведении измерений важно не прикасаться руками к его оголённым концам. Это связано с тем, что полученные в результате показания могут быть некорректны.

При прозвонке многожильного кабеля необходимо с обоих концов разделить и зачистить все имеющиеся жилы. После этого нужно проверить цепь на наличие в ней коротких замыканий: для этого на каждой жиле поочерёдно закрепляется «крокодил», ко всем оставшимся прикасаются другим измерительным концом во всех возможных комбинациях.

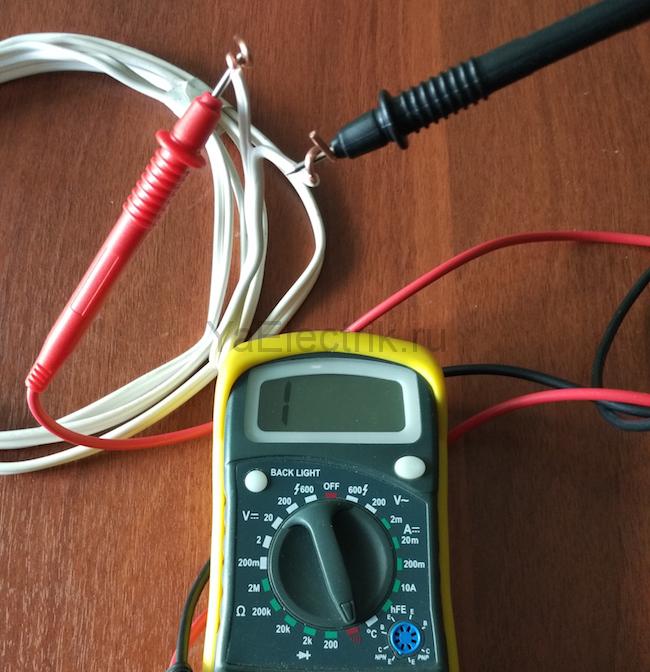

Проверяем нет ли короткого замыкания между жилами кабеля. Если на индикаторе «1» и нет звукового сигнала, значит все в порядке, иначе — короткое замыкание.

В данном случае звуковой сигнал будет означать наличие между проверяемыми жилами короткого замыкания. Это может не иметь практического значения для многожильных кабелей малого сечения, работающих в слаботочных сетях, но при работе с высоким напряжением это принципиально важно.

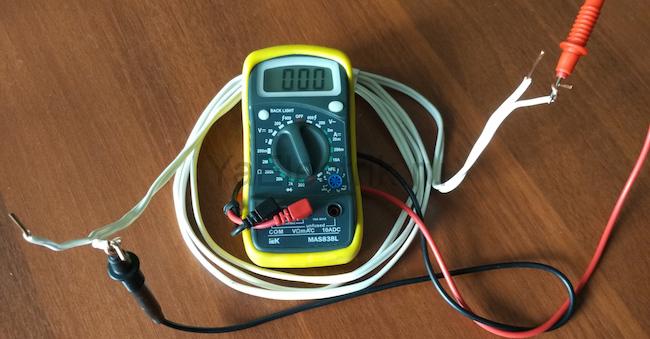

Прозваниваем жилы кабеля. Есть звуковой сигнал — все хорошо, иначе — жила повреждена.

Чтобы определить целостность жил выполняется та же операция, только на одном из концов кабеля все зачищенные жилы скручиваются вместе. При поиске обрыва важно учитывать, что отсутствие на каком-либо из концов звукового сигнала будет говорить о нарушении целостности проводника.

Прозваниваем проводку в квартире мультиметром

Рассмотрим в качестве примера современную квартиру, в которой проводка выполнена в соответствии с действующими требованиями и нормами. Это значит, что при прокладке линии освещения и питания розеток были разведены, и в каждую из комнат для них проложены отдельные провода. Каждая из таких цепей питается от квартирного щитка через отдельный автоматический выключатель.

Если в одной из комнат исчез свет, для начала стоит проверить исправность светильника. Перед началом работ необходимо обесточить комнату/квартиру в зависимости от схемы питания. При использовании в светильнике непрозрачной лампы накаливания, целостность нити визуально определить сложно, поэтому потребуется мультиметр и его функция прозвонки. Давайте поэтапно разберёмся, как правильно это сделать.

Вначале нужно проверить щиток на наличие сработавших автоматов. В первом случае они будут находиться во включенном положении (тогда неисправность может скрываться в комнатном выключателе, лампе или патроне). Вероятность повреждения проводки в такой ситуации мала. Если же аппарат сработал, нужно будет проверять всё кроме комнатного выключателя, включая сам щитовой автомат.

Если автоматы не сработали

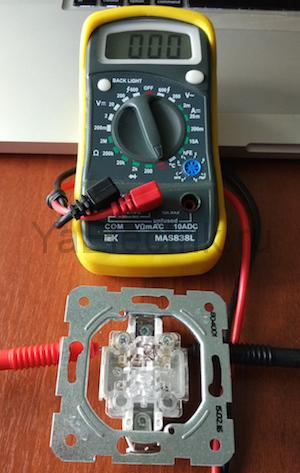

Прозваниваем выключатель. При включенном выключателе должен быть звуковой сигнал, при выключенном — тишина и «1» на индикаторе.

1. Убедиться в наличии напряжения на входе и выходе автомата. Если оно есть, можно переходить к дальнейшей проверке.
2. Подготовить прибор к работе и проверить его исправность закорачиванием измерительных концов.
3. Выкрутить из патрона лампу.
4. Одним из измерительных щупов коснуться цоколя (металлической части лампы с резьбой), а вторым – центрального контакта лампы (изолированного центра торцевой части цоколя).
5. Звуковой сигнал и показания прибора, которые отличны от 0 или 1, означают, что лампа исправна. Если неисправна, нужно её заменить, что и станет решением проблемы.
6. Проверяем на исправность патрон. Для этого нужно разобрать светильник, убедиться в целостности подведенных проводов, контактов. Если всё в порядке, то причина поломки не в патроне. При обнаружении неисправностей их нужно устранить. Лампу пока вкручивать нельзя.
7. Проверяем исправность комнатного выключателя. Для этого снимаем пластиковую накладку, откручиваем винты и достаём его из монтажной коробки. Осматриваем оборудование на предмет появления нагара, проверяем затяжку креплений. Если всё исправно, нужно измерительные концы тестера установить на контакты выключателя. Появление звукового сигнала при прозвонке во включенном положении будет свидетельствовать о том, что оборудование исправно. Провода при этом можно не отсоединять.

В ходе такой проверки, как правило, выявляется неисправность, которая и становится причиной всех неприятностей. Её устранение позволяет быстро решить проблему.

Если автомат сработал

Для обеспечения электробезопасности при проведении работ в этом случае напряжение отключается при помощи общеквартирного автомата. Далее определяется исправность патрона и подведенных к светильнику проводов по алгоритму, описанному выше. При отсутствии неисправностей, нужно проверить саму проводку, используя мультиметр и функцию прозвонки. Такие неисправности случаются достаточно редко, но всё же бывают, к примеру, при установке подвесных потолков или декоративных элементов интерьера.

Прозвонка проводки в этом случае выполняется следующим образом.

1. С помощью отвёртки отключаем подведенный проводник (при правильно выполненном монтаже он находится снизу) и отводим его в сторону. «Ноль» этой группы находится, как правило, на нулевом зажиме под автоматами.
2. Выкручиваем из патрона лампу накаливания. При помощи готового к работе тестера проверяем линию, подключаясь одним из измерительных щупов к «нулю», а другим – к отсоединённому проводнику. Если прибор подаёт звуковой сигнал, значит, проводка закорочена.
3. В этом случае в комнате под потолком вверху над выключателем находим и вскрываем соединительную коробку. Рассоединяем провода.
4. Проверяем все группы проводов на наличие в них короткого замыкания.
   Для определения участка цепи, в котором имеется короткое замыкание, снова проверяем мультиметром цепи на квартирном щитке. Если сигнал прозвучит, значит, ремонту подлежит именно провод, проложенный от щита до коробки в комнате. В противном случае, поиски нужно будет продолжить до получения результата.

Видео

Из всего вышеизложенного можно сделать вывод о том, что наличие в доме мультиметра с функцией прозвонки – объективная необходимость для любого домашнего мастера. С таким прибором в большинстве случаев можно будет быстро устранить мелкие неисправности, не обращаясь за помощью к специалистам.

Иногда случается так, что хотя все лампочки в помещении целы, внезапно гаснет свет в одной из комнат, или перестает работать какой-нибудь исправный с виду бытовой электроприбор, или начинает сбоить один из выключателей и т.д. Здесь то и приходится прибегать к процедуре так называемой «прозвонки», то есть необходимо как-то проверить целостность некоторых проводников.

Проводник мог повредиться во время ремонтных работ, место соединения могло перегореть от перегрузки в условиях некачественного монтажа, да мало ли по какой причине мог произойти обрыв жилы... Нередко в подобных случаях мы сталкиваемся с ситуацией, когда внутри распаячной коробки на стене обнаруживаем перепутанные не маркированные провода и скрутки, наотмашь замотанные изолентой.

Как быть, ведь необходимо проверить все жилы, выявить обрыв, устранить неисправность, а провода перепутаны? После — конечно промаркируем провода, чтобы путаницы впредь не возникло. Ответ есть: необходимо уметь определять, какой провод и куда идет. Итак, давайте заострим внимание непосредственно на прозвонке в самых обычных непрофессиональных обстоятельствах.

Некоторые электрики для выявления того, какой провод — куда идет, прибегают к хитростям, вроде батарейки и лампочки. Если проверяемых проводов всего два, и они идут к единственной розетке, то надобности в премудростях нет. А если розеток и проводов десяток? Здесь то и нужна умная прозвонка, которая поможет понять, какой провод — к какому выключателю или к какой розетке присоединен.

Процедура выполняется с предварительным отключением подачи электроэнергии на всю проводку помещения. Схема самодельного тестера целостности проводки состоит из последовательно соединенных: лампочки на 12 вольт, батареи (небольшого аккумулятора на 12 вольт) и соединительных проводов с зажимами «крокодилами» на концах.

Принцип работы импровизированного тестера показан на рисунке. Относительно номиналов батареи и лампочки возможны вариации, здесь мастера изобретают кто во что горазд. Делается все очень просто: первый крокодил присоединяют к одному концу прозваниваемого провода, другой — к другому его концу.

Цепь получается следующая: источник тока, присоединительный провод с крокодилом, проверяемый провод, присоединительный провод с крокодилом, лампочка, источник тока. Если лампочка загорелась — цепь цела, провод целый. Провода, целостность которых подтвердила прозвонка, маркируют.

Мультиметр

Менее хитрая и более технологичная . Прибор переводится в режим измерения сопротивления на наименьший из диапазонов на шкале, после чего щупами проверяют величину сопротивления у попавшего под подозрение проводника.

Предварительно щупы замыкают друг о друга, при этом прибор должен показать нулевое сопротивление — контакт есть, при разведении щупов — сопротивление бесконечное — единица без нулей слева на дисплее.

Так и при проверке проводника: если сопротивление зашкаливает в область мегаомов (единица без нулей), значит в данном проводнике имеется разрыв. Если сопротивление стремится к нулю, или по крайней мере к величине, адекватной устройству проверяемой цепи, - значит проводник цел. Удобно когда мультиметр имеет звуковую индикацию (режим проверки диодов).

Проверка многожильных проводов, кабелей и различных обмоток

Если вы имеете дело с многожильным проводом или кабелем, и вам необходимо выявить, какой же проводник поврежден, то с одной стороны провода все его жилы разом присоедините к одному из щупов мультиметра, а с другой стороны - проверяйте по очереди сопротивление на каждом. Где сопротивление устремится в бесконечность (или окажется сильно больше остальных), - там и есть обрыв (или повреждение жилы).

Если вы проверяете длинный участок проводки, то во избежание использования удлиняющих проводов, опять же достаточно замкнуть с одной стороны два провода на проверяемом участке. Так вы с другой стороны прозвоните сразу два проводника (например, если проверяете двухжильный провод).

Если сопротивление устремится в бесконечность или окажется сильно больше нормального — значит в одном из проводов имеется повреждение. Обычно в таком случае приходится заменять весь двухжильный проводник. Аналогичным образом прозванивают обмотки трансформаторов и двигателей, а также тэны и прочее - где сопротивление зашкаливает (или сильно больше, чем у подобных цепей, расположенных рядом) — там обрыв или повреждение.
